Özelleştirilmiş Kablo Sonlandırma Kulesi Tedarikçisi

Qingdao Anbang Yeni Enerjitüm güç çeliği yapı endüstrisi zincirinde derin uzmanlığa sahiptir. 35kV ila 220kV şebeke projeleri, yeni enerji entegrasyon projeleri ve kentsel-kırsal şebeke yenilemesi için tam bir dizi entegre açılı çelik ve çelik boru kablo terminal kulelerini özelleştiriyor ve geliştiriyoruz. Üreticiniz olarak bizi seçin, yeni projeniz için fiyat teklifi alın!

Kablo Sonlandırma Kulesi Nedir?

Kablo sonlandırma kuleleri, yüksek gerilim iletim havai hatlarını yer altı kablo sistemlerine bağlayan önemli geçiş yapılarıdır.

Güç şebekesinin sonunda çekirdek çelik yapı tesisleri olarak hizmet veren bu tesisler, tek taraflı iletken gerdirme ankrajı, kablo terminal montajı, parafudr dağıtımı, hat izolasyon geçişi ve elektriksel güvenlik izolasyonu dahil olmak üzere birçok işlevi üstlenir.

Trafo merkezine erişim, kentsel havai ağların yer altı hatlarına dönüştürülmesi ve yeni enerji santrallerinin şebekeye entegrasyonu için kritik ekipmanlardır.

Bu kuleler, güçlendirilmiş yapısal mekanik tasarım, entegre elektrik güvenliği düzeni ve kıyı hava koşullarına dayanıklı korozyon önleyici sistemler içerir. Büyük arazi kullanımı, yetersiz stres yedekliliği, sınırlı işletme ve bakım alanı ve zayıf çevresel uyum gibi geleneksel terminal kulesi sorunlarını ele alıyorlar.

Çözümlerimiz, mekanik yük taşıma, elektrik yalıtımı, sahaya uyarlanabilirlik ve uzun vadeli dayanıklılık konularında kapsamlı iyileştirmeler sağlayarak, güç şebekesinin uç bağlantıları için yüksek güvenilirliğe sahip entegre çözümler sunar.

Ürün Kategorileri

1. Çelik Tek Kutuplu Kablo Sonlandırma Kulesi

Ana malzeme olarak Q355B yüksek mukavemetli çelik borular kullanılarak tek sütunlu çelik boru yapısıyla tasarlanmıştır. Genel tasarım basittir ve minimum yer kaplar; kompakt kentsel alanlar ve yüksek peyzaj gereksinimleri olan senaryolar için uygundur.

Kule yüksekliği ihtiyaca göre özelleştirilebilmekte (8m-25m), 35kV-110kV gerilim seviyelerine uygun olup, yüksek rüzgar yükü direnci, kolay kurulum, verimli işletme ve bakım avantajları sunmaktadır.

Sıcak daldırma galvanizleme ve kapalı kaplama teknolojisi kullanılarak korozyona karşı koruma sağlayan entegre bir terminal montaj platformu ve yıldırımdan korunma topraklama sistemine sahiptir.

Kentsel yeşil kuşaklarda, trafo merkezi çitlerinin içinde, sanayi parklarında ve diğer dar alanlarda yaygın olarak uygulanabilir, pratiklik ile estetiği dengeler ve yer seçimi zorluğunu önemli ölçüde azaltır.

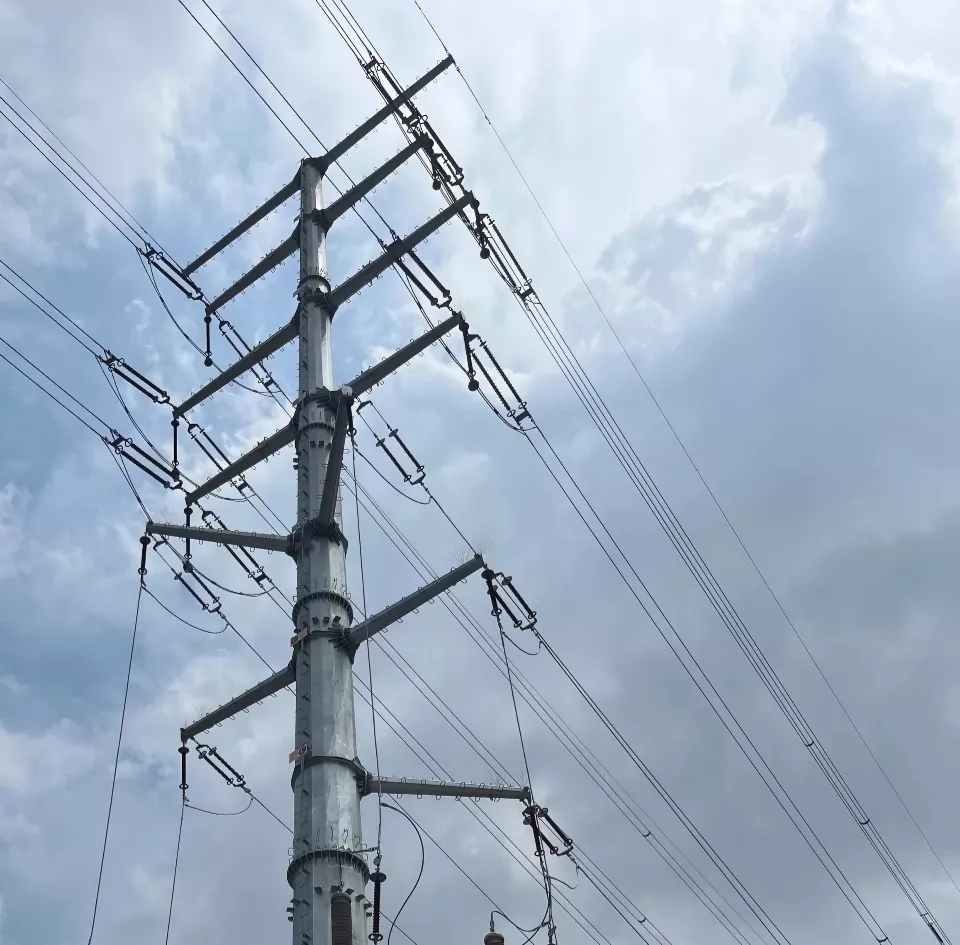

2. Çok Devreli Kablo Yükseltici Direği

Çok devreli kablo yükseltici gereksinimleri için özel olarak tasarlanmış, aynı anda 2-4 devreyi destekleyen, 110kV-220kV yüksek gerilim seviyelerine uygun. Kablo terminali montajı, kablo geçişi ve elektriksel güvenlik izolasyon işlevlerini birleştiren modüler bir kutup yapısı kullanır.

Direk, gerilim dağıtımı için optimize edilmiştir ve birden fazla ayrılmış terminal montaj noktası ve bakım platformuyla birden fazla devrenin dengesiz gerilimini taşıyabilir.

Çok Devreli Kablo Yükseltici DireğiYeni enerji santrallerinde ve kentsel dağıtım ağının genişletilmesinde çok devreli şebeke entegrasyonu için uygundur; birden fazla tek devreli tesis inşa etme ihtiyacını ortadan kaldırır, proje arazi kullanımını ve inşaat maliyetlerini etkili bir şekilde düzenler, çok devreli hatların merkezi yönetimini ve verimli bakımını sağlar.

3. Portal Tipi Kablo Sonlandırma Kulesi

110kV-220kV voltaj seviyelerine uygun, özelleştirilebilir açıklığa (10m-30m) sahip, güçlü yük taşıma kapasitesi ve yeterli elektriksel güvenlik mesafesi sunan çift sütunlu bir portal yapısını benimser. Esas olarak büyük kapasiteli kablo terminal montajı ve uzun mesafeli havai hatlar ile yer altı kabloları arasındaki geçiş düğümleri için kullanılır.

Portal çapraz kirişi, birden fazla kablo terminali ve tutucu setini aynı anda destekleyebilen, trafo merkezi çıkışları ve büyük ölçekli projeler için bölgeler arası hat terminali bağlantıları için uygun, birden fazla ayrılmış montaj noktasına sahiptir.

Olağanüstü yapısal stabiliteye sahiptir, aşırı hava yüklerine dayanabilir, Devlet Şebekesi ve Güney Şebekesinin büyük enerji şebekesi projelerinin kabul standartlarını karşılar ve yüksek yüklü, yüksek güvenilirliğe sahip güç iletimi ihtiyaçları için uygundur.

4. 132kV Geçiş İletim Kulesi

132kV gerilim seviyeleri için özel olarak tasarlanmış, havai hatlar ve yer altı kabloları arasındaki geçişe odaklanarak terminal kulesi ve iletim kulesinin ikili işlevlerini entegre etmektedir. Kablo terminali montajını ve yalıtım geçişini gerçekleştirir ve ayrıca gerilmiş iletkenleri sabitleyebilir ve hattı yeniden yönlendirebilir.

Kule, DL/T enerji endüstrisi standartlarıyla uyumlu, yeterli gerilim fazlalığına sahip açılı çelik kafes veya çelik boru kombine yapısı kullanır. Korozyon önleyici sistem, farklı bölgesel senaryolar için özel olarak optimize edilmiştir ve 132kV yeni enerji şebekesi entegrasyonuna, kentsel ve kırsal şebeke yenilemesine ve endüstriyel parka özel hat geçişlerine yaygın olarak uygulanarak sorunsuz geçiş ve güvenli iletim sağlanarak evrensellik ve özel adaptasyonun dengelenmesi sağlanır.

Temel güçlü yönler

1. Özel yapı

Geleneksel iletim kulelerinin iki yönlü dengeli kuvvet tasarımından farklı olarak Anbang kablo terminal kuleleri, tek yönlü süper büyük dengesiz gerilim için özel olarak güçlendirilmiştir.

Kule gövdesinin ana malzemeleri, kule ayakları ve flanş düğümlerinin tamamı şifrelenmiş, kalınlaştırılmış ve optimize edilmiştir ve devrilme ve bükülme önleme performansı genel gerilime dayanıklı kule standartlarını çok aşmaktadır.

Temel taşıma kapasitesi yedeklilik için ayrılmıştır ve aşırı rüzgarlara, buzlanmaya ve sismik yüklere dayanabilen, terminal hattı bağlantısının kesilmesi ve kulenin yapının temel nedeninden sapması gibi gizli tehlikeleri önleyebilen ve güç şebekesinin uç bağlantısının uzun vadeli istikrarlı çalışmasını sağlayabilen DL/T enerji endüstrisi spesifikasyonlarına uyum sağlar.

2. Entegre platform tasarımı

Kablo Sonlandırma Kulemiz, kablo sonlandırmalarını, parafudrları ve giriş geçiş braketlerini monte etmek için yerleşik, standart bir platforma sahiptir. Bu tasarım, geleneksel bağımsız sonlandırma yapılarını, montaj braketlerini ve topraklama sistemlerini tek bir birleşik kule yapısında birleştirir.

Bu tasarım, ek inşaat mühendisliği destek yapıları inşa etme ihtiyacını ortadan kaldırır, böylece gerekli arazi ayak izini azaltır ve inşaat prosedürlerini ve malzeme tüketimini en aza indirir.

Ayrıca, bu entegre platform tasarımı, güvenlik koruma tesislerinin yanı sıra operasyonlar ve bakım için özel erişim yollarını da içerir. Bu, uygun ekipman kurulumunu, rutin denetimleri ve acil onarımları kolaylaştırarak sonuçta hem genel proje sermaye maliyetlerini hem de uzun vadeli işletme ve bakım masraflarını azaltır.

3. Hava koşullarına dayanıklılık ve korozyon önleyici sistem

Kulenin ana yapısı, sıcak daldırma galvanizlemeyi sızdırmaz korozyon önleyici kaplamayla birleştiren çift katmanlı bir koruma işlemi kullanılarak Q355B yüksek dayanımlı, düşük alaşımlı çelikten yapılmıştır.

Kaplama kalınlığı ve korozyon önleyici formülasyon, tuz korozyonuna, oksidasyona ve asit bazlı yaşlanmaya karşı sağlam bir direnç sağlayarak kıyı bölgelerinin (yüksek tuz serpintisi, yüksek nem ve güçlü deniz rüzgarları ile karakterize edilen) zorlu çevre koşullarına dayanacak şekilde Anbang tarafından özel olarak optimize edilmiştir.

Tüm yapısal cıvatalar ve flanşlar benzer korozyon önleyici sızdırmazlık işlemlerinden geçirilerek 30 yılı aşkın bir hizmet ömrü sağlanır.

Anbang ile ortaklık yapmak, projeniz için gelecekte yeniden kaplama ve bileşen değiştirme sıklığını en aza indirmeye yardımcı olurken, iç kesimlerdeki dağlık bölgeler, kıyıdaki gelgit düzlükleri ve sanayi parkları da dahil olmak üzere çok çeşitli yüksek derecede aşındırıcı ortamlara tam uyum sağlamanıza yardımcı olur.

4. Dar tabanlı, hafif özelleştirme

Kentsel elektrik şebekelerindeki dar koridorların, kıt arazi kaynaklarının ve yoğun çevre mimarisinin getirdiği zorluklara çözüm bulmak amacıyla, bir dizi dar tabanlı, kompakt terminal kulesini tanıttık.

Bu ürün serisi, optimize edilmiş kule tabanı boyutlarına ve rüzgara dayanıklı yapısal tasarımlara sahiptir, bu da daha küçük bir ayak izi ve daha az rüzgar yönü kesiti sağlar.

Tüm yapısal yük gereksinimlerini ve elektriksel güvenlik açıklığı standartlarını tam olarak karşılayan bu terminal kulesi serisi, yeşil kuşaklar, trafo merkezi çevre duvarları ve yeni enerji tesislerinin çevre alanları dahil olmak üzere çeşitli kentsel arazi ortamlarına esnek bir şekilde uyarlanabilirlik sunar. Kentsel elektrik şebekesi modernizasyon projeleri sırasında terminal kulelerinin yerleştirilmesinde sıklıkla karşılaşılan zorluklara pratik bir çözüm sağlarlar.

5. Tüm voltaj seviyelerinde esnek özelleştirme

Ürün portföyümüz, 35kV, 110kV ve 220kV dahil tüm önemli yüksek gerilim sınıflarını kapsar ve açılı çelik kafes kuleler, tek sütunlu çelik boru kuleler ve çok devreli kompozit kuleler gibi çeşitli yapısal tasarımların özelleştirilmesini destekler.

Kule yüksekliği, çapraz kol konfigürasyonu, yalıtkan bağlantı parametreleri, topraklama sistemleri ve yıldırımdan korunma kurulumlarının tümü özel gereksinimlere göre uyarlanabilir.

Termal enerji şebekesi entegrasyonu ve yenilenebilir enerji iletiminden (rüzgar ve güneş), kentsel ve kırsal dağıtım ağının genişletilmesine ve bölgeler arası hat terminal bağlantılarına kadar çeşitli mühendislik projelerinin ihtiyaçlarını karşılayabilecek kapasitede, kapsamlı, tek noktadan özelleştirilmiş teslimat çözümleri sunuyoruz.
