Çin'deki Dayanıklı Teğet Kule Fabrikası

Havai iletim hatlarının ana omurga tipi kulesi olan düz hatlı kule, ağdaki toplam iletim kulesi sayısının %80'inden fazlasını oluşturur. Elektrik şebekesi altyapısında, yeni enerji santrali iletiminde ve kentsel-kırsal elektrik şebekesi iyileştirme projelerinde en yaygın kullanılan temel kule tipidir.

Qingdao Anbang Yeni EnerjiShandong çelik yapı üretim üssüne ve ulusal bir yüksek teknoloji kuruluşunun teknoloji birikimine dayanarak, tüm transmisyon çelik yapı sanayi zincirinin araştırma ve üretimiyle derinden ilgilenmektedir.

Fabrikamız, Gan şekilli, kadeh şekilli, baykuş şekilli ve koç boynuzu şekilli tasarımlar gibi tüm kule tipleri de dahil olmak üzere 35kV, 110kV, 220kV ve 330kV'lik ana iletim koşullarını kapsayan tam voltaj seviyeli düz çizgi açılı çelik kule ürünleri serisi geliştirmiştir.

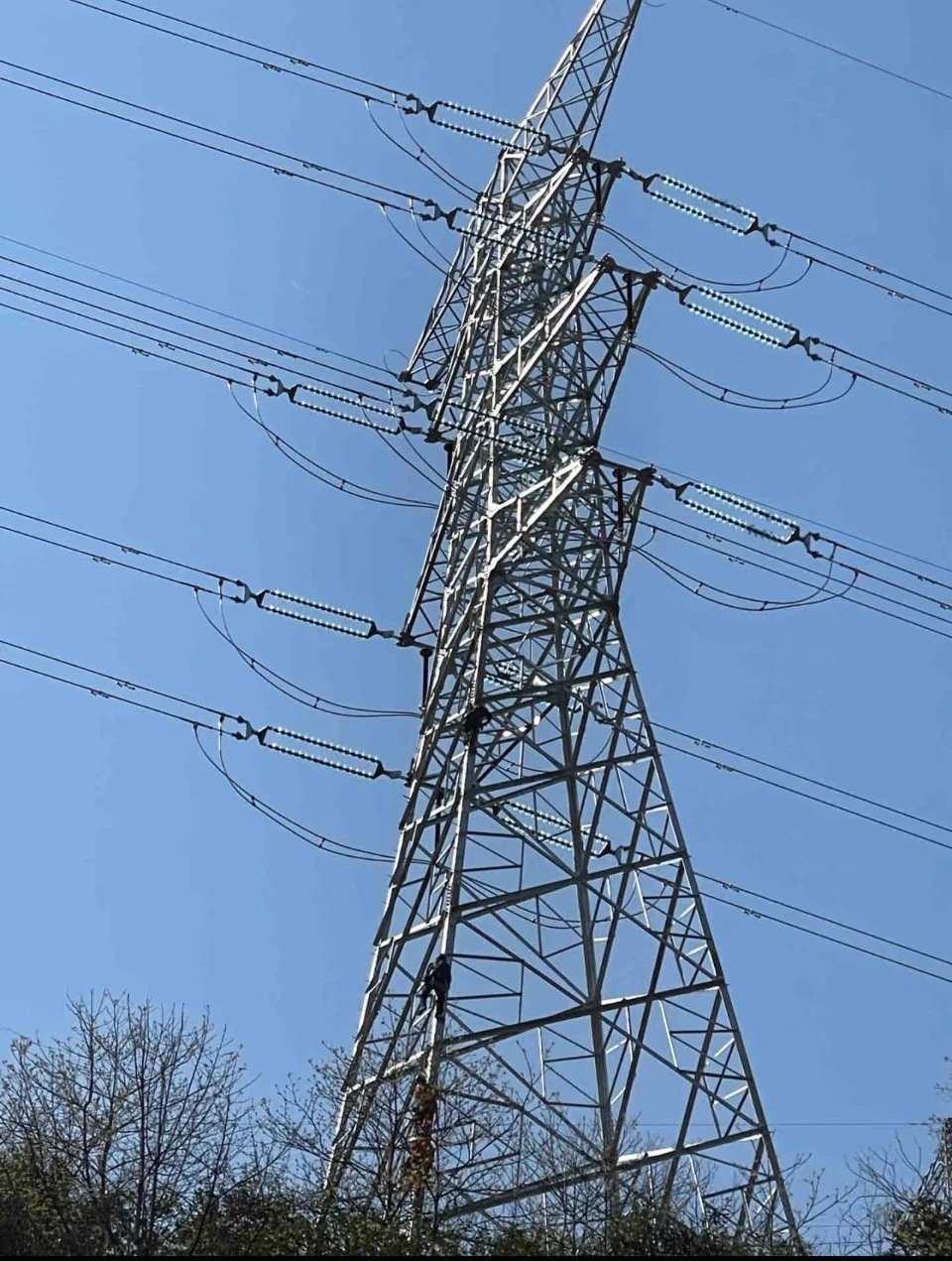

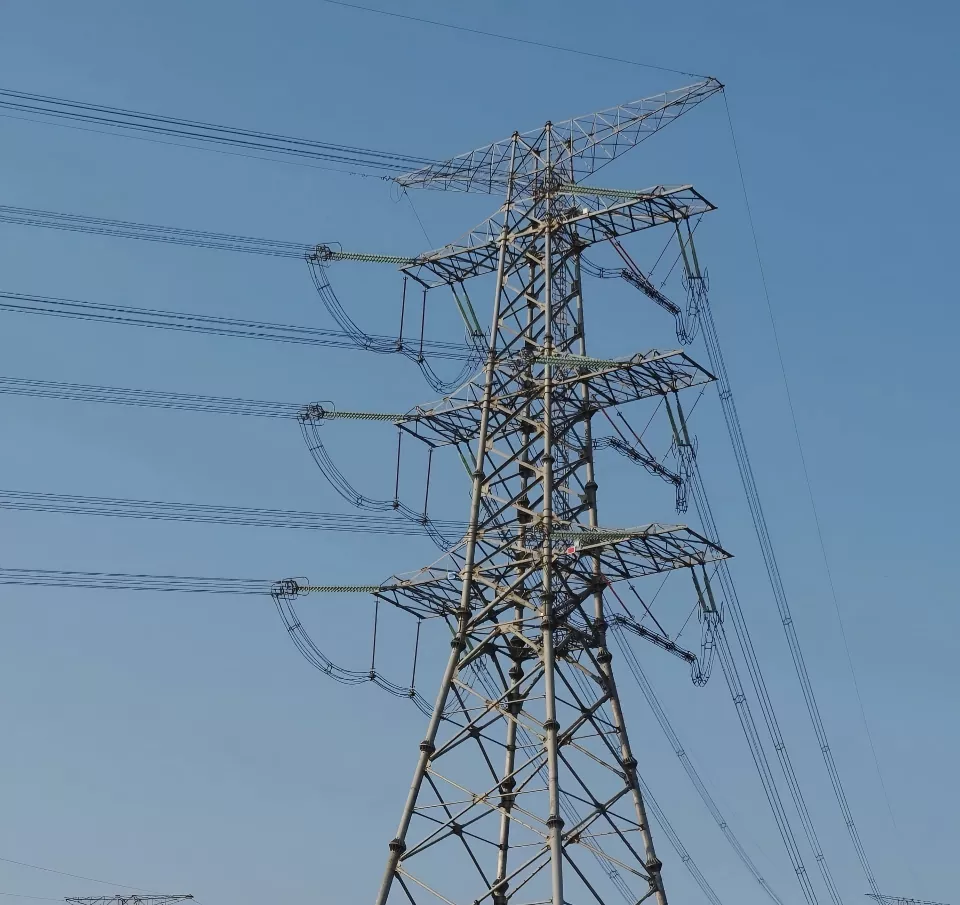

Teğet Kule Nedir?

Anbang Teğet Kuleleri, düz iletim bölümleri için özel yük taşıyıcı yapılar olarak konumlandırılmıştır; hatların uzunlamasına gerilimine ve açısal gerilimine dayanmaksızın yalnızca iletkenlerin ve topraklama kablolarının, buz yüklerini ve yatay rüzgar yüklerinin ağırlığını taşır.

Hafif kafes mekanik tasarımına, her koşulda hava koşullarına dayanıklı korozyona, hassas yapısal optimizasyona ve uygun inşaat ve bakıma odaklanan bu ürünler, ovalar, tepeler, dağlar, kıyıdaki yüksek nem ve tuz püskürtme ortamları ve yeni enerji parkları gibi çeşitli altyapı senaryolarına uyarlanabilir.

Uzun mesafe iletim koridorları için istikrarlı, uzun ömürlü ve uygun maliyetli bir çelik yapı destek sistemi sağlarlar, aynı zamanda fotovoltaik ve rüzgar enerjisi dağıtımı, kentsel-kırsal şebeke dönüşümü ve iller arası enerji ağlarına yönelik proje gereksinimlerini karşılayarak yeni enerji enerji iletim ağlarının temel yük taşıyan çekirdek bileşeni olarak hizmet ederler.

Tam Seri Kule Spesifikasyon Sistemimiz

1. Alçak Gerilim Konvansiyonel Seri (35kV/110kV)

Temelde yukarıdaki Z-şekilli ve basitleştirilmiş kuru tip kuleler, düşük ve hafif kule gövdelerine, küçük temel ayak izine, kentsel ve kırsal dağıtım ağlarına, ilçe iletim şubelerine ve yakınlardaki küçük şebekeye bağlı yeni enerji projelerine uygundur.

2. Yüksek Gerilim Devre Serisi (220kV/330kV)

Standart kuru tip ve fincan şekilli düz kuleler, optimize edilmiş çapraz kol aralığı ve izolasyon koordinasyon mesafesi, yeterli sertlik fazlalığı, enerji şebekesinin ana iletim hatları, bölgeler arası iletim ana hatları ve büyük rüzgar ve güneş enerjisi santrallerinin çıkış hatları için uygundur.

3. Kompakt Özel Seri

Sınırlı arazi kaynaklarına, yakındaki yerleşim alanlarına ve sınırlı ekolojik koridorlara sahip alanlardaki projelere uygun, kule kök açıklığını ve koridor ayak izini azaltan dar tabanlı kompakt düz kuleler; aynı zamanda küçük açılı ve küçük dönüş koşullarıyla da uyumlu olduğundan hat düzeninde esneklik artar.

4. Genel Yapısal Parametreler

Ana malzemeler Q345B ve Q420 yüksek mukavemetli düşük alaşımlı çelik, tam kule cıvata montajlı kafes yapısı, trapez konik kule gövde tasarımı, 18 m ila 75 m arasında değişen kule yüksekliği, 80 m ila 400 m geleneksel açıklık uzunlukları için uygun, GB50545 Enerji Nakil Hattı Tasarım Şartnamesi ve üretim ve imalat için DL/T çelik yapı endüstri standartlarına kesinlikle uygundur.

Temel ürün avantajları

(1) Yapısal Optimizasyon

Sonlu eleman yapısı simülasyonu ve analiz teknolojisine dayanarak, kule gövdesinin kesiti, eğimli malzeme düzeni ve bağlantı gerilimi tüm alanda optimize edilerek geleneksel yedekli malzeme tasarımı terk edilmiştir.

Rüzgar direnci, deprem direnci ve buz örtüsü gibi ulusal yük gerekliliklerinin karşılanması koşuluyla, kule gövdesinin kendi ağırlığı %12~%18 oranında optimize edilmiştir, kafes kuvvet iletim yolu açıktır ve sapma kontrol doğruluğu endüstri ortalamasından daha iyidir.

Temel kökü açıklığı daha küçüktür, hafriyat kazı miktarı ve beton tüketimi aynı anda azalır, bu da proje arazi edinimi ve inşaat maliyetlerini büyük ölçüde azaltır ve yapısal güvenlik fazlalığı, malzeme kullanım oranı ve proje maliyeti arasında en uygun dengeyi sağlar.

(2) Korozyona dayanıklı

Anbang, ulusal standart sıcak daldırma galvanizleme sürecini benimser.

Çelik tüm alana batırılır ve çinko tabakasının kalınlığı, kıyı tuzu spreyine, endüstriyel asit ve alkaliye, nemli yoğuşmaya, yağmura, kar ve donma-çözülme ve diğer çevresel korozyona direnmek için pasivasyon ve sızdırmazlık işlemiyle birlikte tek tip ve stabil ≥ 85μm'dir.

Ürün tasarımının temel ömrü 50 yıldır ve korozyon önleyici katman dış mekan servisi sırasında yavaş yavaş bozularak daha sonraki boya onarımı ve pas giderme operasyon ve bakımının sıklığını büyük ölçüde azaltır, tüm yaşam döngüsünün işletme ve bakım maliyetini azaltır ve Shandong sahili, iç kesimlerdeki yüksek nem ve kuzeydeki şiddetli soğuk ve buz gibi karmaşık bölgesel ortamlara uyum sağlar.

(3) Kendi geliştirdiği güvenlik patenti yapısı

Anbang New Energy'nin geri dönüştürülebilir tırmanma önleyici patentli yapısıyla donatılan kule, ilgisiz personelin yönetmelikleri ihlal ederek tırmanmasını önleyen, otomatik olarak geri dönüştürülen ve günlük olarak boştayken gizlenen geri çekilebilir bir erişim pedalıyla donatılmıştır.

Yüksek irtifada çalışmanın güvenlik koruması ve kamu güvenliği kontrolünü dikkate alarak, geleneksel kulelerin güvenlik boşluklarını korumasız ve tırmanması kolay bir şekilde doldurarak ve güç şebekesi güvenlik standardizasyonunun gereksinimlerini karşılayarak, yalnızca profesyonel işletme ve bakım personeli bakım kanalının kilidini açabilir ve genişletebilir.

(4) Prefabrik modüler imalat

Kule bileşen fabrikasının tamamı kesme, delme ve ön montajı standart hale getirir ve tüm cıvata delikleri doğru şekilde eşleştirilir ve sahada ikincil kesme ve kaynaklamaya gerek yoktur ve saf cıvata ekleme ve montajı gerekir.

Bileşenlerin hafif bölünmesi, karayolu taşımacılığında sorun olmaması ve engebeli dağlık yol bölümlerinin rahat transferi.

Basitleştirilmiş kurulum süreci, kısaltılmış yüksek irtifa çalışma süresi ve eş zamanlı olarak azaltılmış inşaat insan gücü ve inşaat süresi maliyetleri, acil durum güç şebekesi onarımı ve toplu altyapı acele projeleri için uygun, uygun sökme ve modifikasyon ve bileşen değiştirme ve ikincil yeniden kullanım değerine sahiptir.

(5) Çok çeşitli ortamlara uyum sağlayın

Yapısal tasarım 8 seviyeli deprem direncini, 12 seviyeli rüzgar direncini ve şiddetli buz örtüsü koşullarını kapsamaktadır.

Çeliğin dayanıklılığı şiddetli soğuk ve düşük sıcaklıktaki ortamlarda bozulmaz ve kıyıdaki yüksek tuzlu ortamların yapısal performansı stabildir.

Temel formu, büyük ölçekli alan dönüşümü olmadan, çamur, yamaç, dağ ve düzlüklerden oluşan çoklu jeolojiye uygun, kazılmış temellere, levha temellere ve sığ gömülü basamaklı temellere esnek bir şekilde uyarlanmıştır.

Yeni enerji istasyonlarının çevresel iletim koridorları ve uzak dağlık bölgelerdeki hat ağları gibi standart dışı senaryolar için uygundur.

(6) Bütün kalite kontrol zinciri

Ulusal bir yüksek teknoloji kuruluşu olan Anbang, çelik fabrikasının yeniden denetimi, körleme doğruluğu testi, kaynak hatası tespiti, galvanizli katman testi ve yük simülasyon testi için tam süreçli bir kalite kontrol sistemi kurmuştur.

Hatların toplu montajının tutarlılığını sağlamak için bileşenlerin güçlü bir şekilde değiştirilebilirliği ve parti tedarik boyutlarında sıfır sapma ile Devlet Şebekesi ve Çin Güney Enerji Şebekesinin üretim standartlarını sıkı bir şekilde karşılaştırın.

Uygulama senaryoları

Devlet Şebekesinin ve yerel elektrik şebekesinin yüksek gerilim/alçak gerilim omurga düz iletim kanalı;

Fotovoltaik enerji santralleri ve rüzgar santralleri, özel hatlara yeni enerji gücü gönderiyor;

Kentsel ve kırsal elektrik şebekelerinin iyileştirilmesi, kırsal şebeke dönüşümü ve endüstriyel parklardaki iç elektrik tedarik hatları;

Tepelik dağlar, kıyı kıyıları ve ekolojik rezervler gibi kısıtlı koridorlardaki enerji iletim projeleri;

Eksiksiz bir iletim sistemi oluşturmak için uzun mesafeli düz hatlardan oluşan toplu ağ oluşturma ve gerilime dayanıklı kuleleri destekleme.

Kurumsal destek hizmetleri

Qingdao Anbang Yeni EnerjiErken hat araştırması, kule tipi özelleştirilmiş tasarım, ayrıntılı çizim doğrulamasından fabrika seri üretimi ve imalatına, lojistik araç dağıtımına, yerinde kurulum teknik rehberliğine ve daha sonra işletme ve bakım entegre hizmetlerine kadar tek elden tam zincir çözümler sağlar.

Yurtdışı ihracat özelleştirmesini, standart dışı parametrelerin kişiselleştirilmiş araştırmasını ve geliştirilmesini destekliyoruz, Jiaozhou Akıllı Üretim Endüstri Parkı'nın üretim kapasitesi avantajlarına güveniyoruz, büyük ölçekli hızlı teslimat sağlıyoruz ve istikrarlı üretim kapasitesi, temel kalite ve tam döngü hizmeti ile yerli ve yabancı enerji altyapı projeleri için güvenilir çelik yapı desteği sağlıyoruz.
