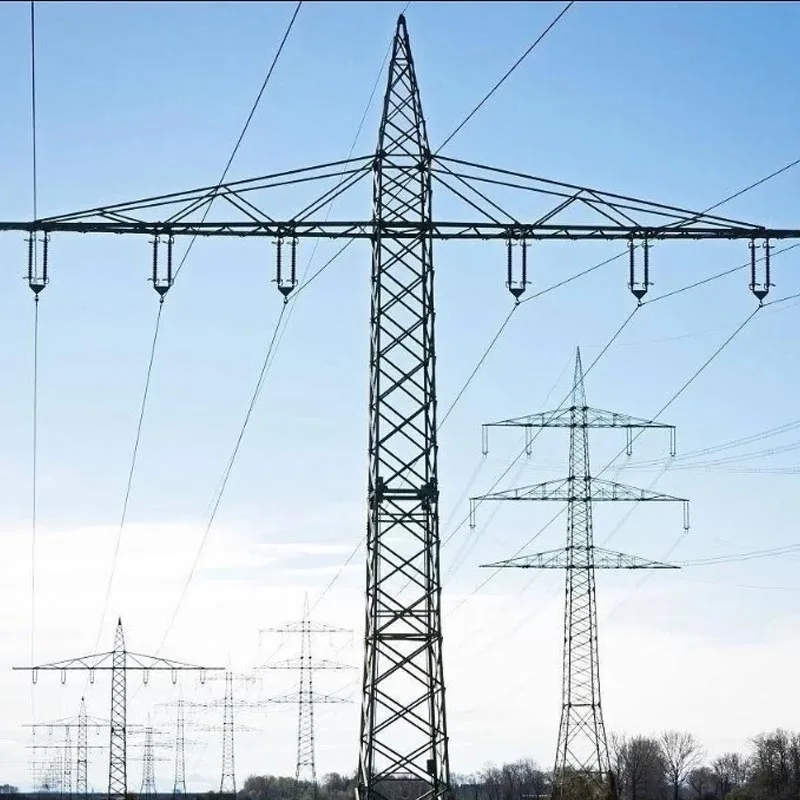

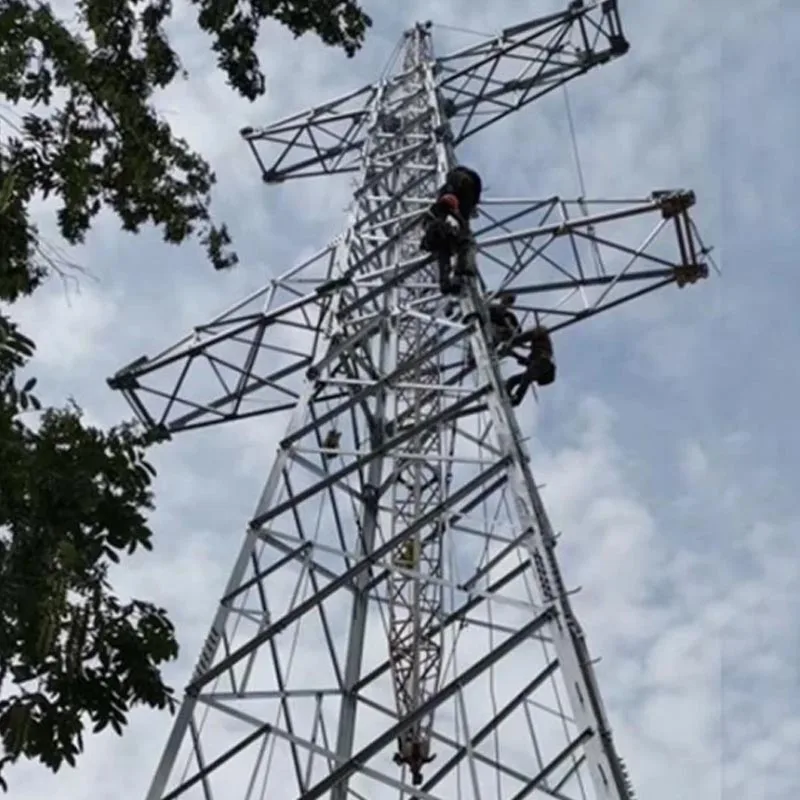

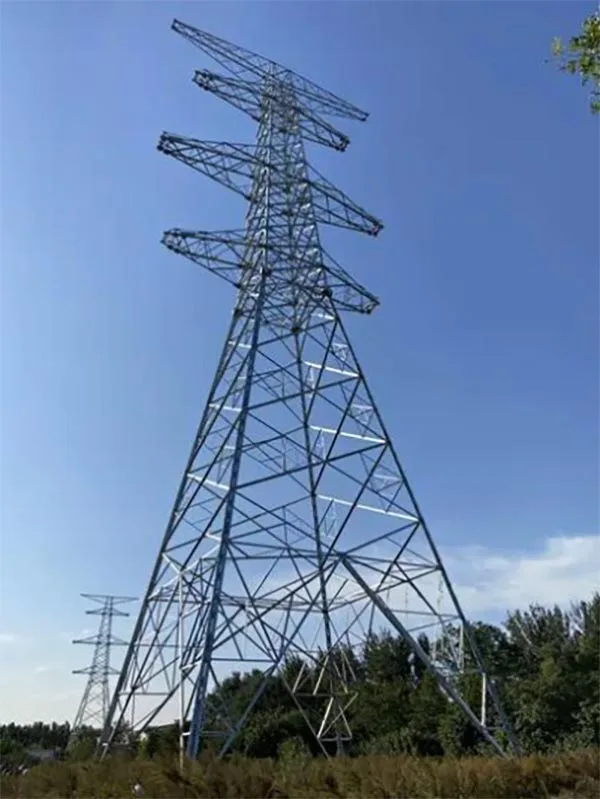

Galvanizli Açılı Çelik Aktarma Kulesi

Qingdao Anbang New Energy'nin Galvanizli Açılı Çelik Aktarma Kulesi, yüksek mukavemetli ulusal standardı seçti Çekirdek yük taşıyan bileşen olarak galvanizli köşebent çeliği. Genel yapı optimize edilmiştir. profesyonel esas olarak 110kV ila 500kV yüksek gerilim ve ultra yüksek gerilim AC iletimi için mekanik hesaplamalar ve tasarım çizgi Üç fazlı iletkenlerin düzenli faz kaymasını sağlamak için özel olarak kullanılan senaryolar.

Etkili bir şekilde ele alır dengesiz kapasitif gibi uzun mesafeli iletim sırasında asimetrik iletken düzenlemesinden kaynaklanan sorunlar akım, aşırı hat kaybı, voltaj dalgalanmaları ve röle koruma anormallikleri nedeniyle güç şebekesinin iyileştirilmesi kaynaktan iletim verimliliği ve uzun vadeli güvenli, istikrarlı ve güvenilir çalışmasının sağlanması iletim sistemi.

Ürün, tekdüze ve yoğun bir çinko tabakasıyla birlikte olgun bir sıcak daldırma galvanizleme korozyon önleme işlemi kullanır. Güçlü bir şekilde yapışan, korozyon ve yaşlanma direncini büyük ölçüde artıran ve sert ve karmaşık koşullara uyum sağlayan ortamlar kıyılardaki yüksek tuz sisi, endüstriyel kirlilik alanları ve soğuk karlı iklimler gibi.

Qingdao Anbang New'den Yararlanmak Energy'nin modern üretim üssü, standart ve fabrika hassasiyetinde üretim, sıkı kaliteyle gerçekleştirilir Hammadde kesme, delme ve kaynak işlemlerinden galvanizleme ve deneme montajına kadar uygulanan kontrol süreçleri, bileşen doğruluğunu ve tutarlılığını etkili bir şekilde sağlar.

Bu galvanizli açılı çelik faz kaydırma kulesi, farklı voltaj seviyelerine, arazi koşullarına, ve hat tasarımı gereksinimleri ve mükemmel yapısal güç ile rüzgar ve depreme dayanıklılık sunarken, ayrıca yerinde montaj kolaylığını ve gelecekteki bakım kolaylığını göz önünde bulundurarak onu güvenli, verimli ve uygun maliyetli hale getirir Çeşitli iletim hattı faz kaydırmalı yenilemeler ve yeni inşaat projeleri için tercih edilen çözüm.

Temel Avantajlar

Korozyona Direnç, Uzun Hizmet Ömrü

Çinko katmanlı sıcak daldırma galvanizleme kullanır kalınlık ≥85μm, hem fiziksel bariyer hem de elektrokimyasal bariyer sağlayan yoğun bir koruyucu katman oluşturur koruma.

Dış mekan bakım gerektirmeyen ömrü 30 yılı aşıyor, kıyı ve kıyı gibi zorlu ortamlara uygun endüstriyel alanlar.

Kararlı Yapı

Yüksek mukavemetli Q235/Q345 galvanizli köşebent çeliğinden yapılmıştır Kafes tasarımlı temel malzeme.

Rüzgar direnci ≥30 m/s, buzla örtülme direnci ≥8 mm, sismik yoğunluk 8, karmaşık arazilerde ve aşırı iklimlerde yük gereksinimlerini karşılar.

Uygun Bakım

Galvanizli Açılı Çelik Aktarma Kuleleri kullanımı atlama telleri olmadan hassas üç fazlı iletken anahtarlamasına olanak tanıyan modüler bir faz ayırma tasarımı.

yapısı basittir, inşaat ve bakım verimliliğini önemli ölçüde artırır.

Fabrika İmalatı ve Kalite Kontrol

Qingdao Anbang New Energy, fabrikasının sahibidir. standartlaştırılmış üretim. Hammadde kontrolünden bitmiş galvanizleme ve montaja kadar süreç kesinlikle ulusal standartları takip ederek her bir galvanizli açılı çelik faz anahtarlama kulesinin tutarlı performansını garanti eder.

Esnek Özelleştirme

Kule tipi, yüksekliği ve faz değiştirme yöntemi Hat voltajı seviyesine, açıklık mesafesine ve arazi koşullarına göre özelleştirilmiş, çeşitli güçlere uygun iletim hattı faz değiştirme projeleri.

Ürün Çalışma Prensibi

Galvanizli açılı çelik faz kaydırma kulesi, enerji nakil hatlarında kullanılan özel bir kuledir. aşama üç fazlı iletkenlerin değişimi.

Uzun mesafeli AC iletim hatlarında üç fazlı iletkenler Asimetrik düzenleme nedeniyle dengesiz kapasitif akımlar, şebeke kayıplarının artmasına, röle koruma ve diğer konular.

Kule iletken askı noktalarını düzenler en A, B ve C faz iletkenlerinin konumlarını düzenli olarak değiştirmesine olanak tanıyan, kule gövdesi üzerinde farklı yükseklikler ve konumlar olarak kulenin içinden geçiyorlar.

Bu, periyodik faz değişimini sağlar, üç fazlı kapasitif akımları dengeler, Hat kayıplarını azaltır ve iletim verimliliğini ve güç şebekesinin operasyonel stabilitesini artırır.

Onun çekirdeği güvenir İletken gerginliğinin ve aralığının karşılanmasını sağlamak için galvanizli köşebent çeliğinin yüksek mukavemeti ve stabilitesi üzerine güvenlik Faz değiştirme işlemi sırasında standartlar.

Ürün Detayları

Bileşen İşleme

Galvanizli Açılı Çelik Aktarma Kulesinin tüm açılı çelik bileşenleri, montajı sağlamak için GB/T 9787'ye uygun boyut toleranslarıyla hassas bir şekilde kesilir, delinir ve bükülür doğruluk.

Korozyon Koruması

Pas giderildikten sonra bileşenler 450-460°C sıcaklıktaki erimiş çinkoya batırılır. gözden kaçan kaplama veya çinko şişkinlikleri olmaksızın, tek tip kaplamaya sahip bir çinko-demir alaşımı katmanı oluşturmak. Ölü köşeler gibi cıvata delikleri ve kaynaklar tamamen korunur.

Kule Yapısı

Kule, makul bir ana yerleşim düzenine sahip bir kafes kafes yapısı kullanıyor elemanlar, çaprazlar ve çapraz kollar, açıkça tanımlanmış gerilim yolları ve faz değiştiren süspansiyonun hassas yerleşimi Faz kayması sırasında iletkenler arasında güvenli mesafe sağlamak için noktalar.

Aksesuar Yapılandırması

Sıcak daldırma galvanizli cıvatalar, pullar, ayak çivileri, merdivenler ve Elektrokimyasal korozyonu önleyen, kuleyle uyumlu korozyon direncine sahip diğer aksesuarlar.

Fabrika Denetimi

Her galvanizli köşebent çelik faz kaydırma kulesi boyutsal işlemlere tabi tutulur muayene, mekanik test, galvanizleme kalınlık ölçümü ve deneme montajı doğrulaması ve fabrikadan ancak bu testleri geçiyoruz.
