Çin Açılı Çelik Aktarma Kulesi Tedarikçisi
Ulusal yüksek teknoloji işletmelerinin ve Qingdao'nun yerel komple endüstriyel zincirinin gücüne dayanarak, yüksek gerilim iletim kulelerinin ana tedarikçisi olarak,Qingdao Anbang Yeni Enerjion yılı aşkın bir süredir güç çeliği yapılarının akıllı üretimi alanında derin bir şekilde yer almakta, yüksek gerilim ve ultra yüksek gerilim iletim hatlarının temel ihtiyaçlarına odaklanmakta ve yüksek kaliteli açılı çelik aktarma kulelerinden oluşan bir ürün matrisi oluşturmaktadır.
Açılı çelik aktarma kulesi nedir?
Açılı çelik aktarma kulesi, çekirdek ana malzemesi olarak Q235/Q355 yüksek mukavemetli açılı çeliğe sahip, cıvatalı bağlantı yoluyla bir uzay kafes yapısına monte edilmiş, yüksek gerilim ve ultra yüksek gerilim iletim hatları için özel bir özel kuledir ve çekirdek işlevi, üç fazlı iletkenlerin periyodik uzaysal konum değişimini gerçekleştirmektir, meslekten olmayanların terimleriyle, üç fazlı iletkenler için sırayla koltuk değiştirmektir.
Sıradan açılı çelik iletim kulelerinden farklı olarak, yapısal tasarımı, tel aktarımının mekansal uyarlanabilirliğine ve kuvvet stabilitesine daha fazla önem verir ve üç fazlı telin, üç fazlı endüktans, kapasitans ve empedans gibi elektrik parametrelerini dengelemek için tüm hat üzerinde farklı uzaysal konumları işgal etmesi için telin faz konumunu doğru bir şekilde ayarlayabilen özel aktarma bağlantı parçaları ve tel kılavuz yapıları ekler.
Yüksek gerilim iletim hatlarının önemli bir özel direk kulesi olarak, yalnızca kablo montajı, yük taşıma, rüzgar ve depreme dayanıklılık gibi temel işlevleri üstlenmekle kalmaz, aynı zamanda jeneratörleri, transformatörleri ve diğer güç ekipmanlarını etkili bir şekilde korur, röle korumasının arızalanmasını önler, çevredeki iletişim hatlarına endüktif girişimi azaltır ve uzun mesafe iletiminin güvenliğini, verimliliğini ve stabilitesini sağlar.
Galvanizli Açılı Çelik Aktarma Kulesinin Sınıflandırmaları Nelerdir?
Qingdao Anbang Yeni Enerji açılı çelik aktarma kulesi, voltaj seviyesi, aktarma modu ve yapısal tipin üç temel boyutuyla birleştirilmiş eksiksiz bir kategoriye sahiptir; her seri, evrenselliği ve özel uyarlanabilirliği dikkate alarak enerji endüstrisinin ulusal standart üretimini sıkı bir şekilde takip eder ve farklı yüksek voltaj iletim projelerinin bireysel ihtiyaçlarını doğru bir şekilde karşılar:
1. Gerilim seviyesine göre
Yüksek basınç açılı çelik aktarma kulelerini (110kV-220kV) ve ultra yüksek basınç açılı çelik aktarma kulelerini (≥330kV) kapsar.
The yüksek gerilim modeliGeleneksel uzun mesafe iletim ve aktarım ihtiyaçlarını karşılamak amacıyla endüstriyel parklar ve bölgeler arası iletim branş hatları için uygundur.
UHV modeli, kafes yoğunluğunu ve düğüm yatağını optimize etmek için yapısal güçlendirme ile tasarlanmıştır ve daha doğru faz ayarı elde edebilen ve üç fazlı parametrelerin dengesini sağlayabilen 500kV ve üzeri uzun mesafeli ve büyük kapasiteli ana iletim hatları için uygundur.
2. Transpozisyona göre bölün
İki kategoriye ayrılır: tek kuleli aktarma tipi ve çift kuleli aktarma tipi.
Tek kuleli aktarma tipi, sınırlı hat alanına sahip senaryolar için uygun olan ve tek bir kule üzerinde üç fazlı iletken aktarımını tamamlayabilen, aerodinamik bir yapıya ve az yer kaplayan kompakt bir tasarıma sahiptir.
İki kuleli aktarım tipi, 500kV ve üzeri UHV hatları için önerilen şemadır; iki kulenin sinerjisi yoluyla daha güçlü stabiliteyle kablo aktarımını gerçekleştirir ve yüksek yük ve uzun mesafeli iletim senaryoları için uygundur ve genellikle her 100 km'lik hat için 1-2 set aktarma kulesiyle donatılmıştır.
3. Yapısal tipe göre bölünmüştür
Şarap kadehi tipi açılı çelik aktarma kulesi, kedi kafası tipi açılı çelik aktarma kulesi ve kuru tip açılı çelik aktarma kulesine ayrılmıştır.
Şarap kadehi tipi, kabloları yatay olarak düzenlemek üzere uyarlanmıştır ve yüksek gerilim hatlarının ana seçimi olan aktarma işlemi uygundur.
Kedi kafası tipi, olağanüstü rüzgar direnci ve buz direncine sahip olan ve kıyı ve dağ ortamları gibi karmaşık ortamlar için uygun olan üçgen tel tasarımını benimser.
Kuru tip yapı, büyük sertlik ve güçlü taşıma kapasitesine sahiptir ve ağır yükler ve geniş açıklıklı aktarma senaryoları için uygundur.
Ürün Özellikleri
|
Parametre Öğeleri |
Ayrıntılı Özellikler |
|
Ana Malzeme |
Q235B, Q355B yüksek mukavemetli karbon yapısal açılı çelik |
|
Uygulanabilir Gerilim Seviyesi |
110kV-1000kV (Yüksek gerilim: 110kV-220kV, UHV: ≥330kV) |
|
Uygulanabilir Yükseklik |
15m~50m (standart dışı özelleştirmeyi destekler, farklı aktarım senaryolarına uygundur) |
|
Açılı Çelik Özellikleri |
∠50×5~∠200×20 (gerilim seviyesine ve yük gereksinimlerine göre uyarlanmıştır) |
|
Korozyon Önleyici Proses |
Genel olarak sıcak daldırma galvanizleme, çinko katman kalınlığı ≥85μm, düğüm noktalarında ek korozyon önleyici takviye |
|
Tasarım Rüzgar Direnci |
120km/saat~180km/saat, talep üzerine özelleştirilebilir ve güçlendirilebilir |
|
Sismik Tahkimat |
8 derecelik sismik yoğunluk, karmaşık çalışma koşulları için özelleştirilebilir ve güçlendirilebilir |
|
Aktarım Doğruluğu |
Faz açısı ayar doğruluğu ±2°, üç fazlı parametre dengesini sağlar |
|
Bağlantı Yöntemi |
Özel bağlantı elemanlarıyla donatılmış, gevşemeyi ve korozyonu önleyen yüksek mukavemetli cıvata bağlantısı |
|
Uygulama Standardı |
GB50017 Çelik Yapı Kodu, DL/T 646 İletim ve Dağıtım Çelik Boru Yapılarının İmalatı için Teknik Koşullar, vb. |
Açılı Çelik Aktarma Kuleleri hangi senaryolarda kullanılabilir?
|
Uygulama Senaryoları |
Temel Gereksinimler |
Önerilen Ürün Serisi |
Temel Teknik Özellikler |
|
Yüksek Gerilim İletim Hatları (Uzun mesafe enerji nakil hatları, koridor aktarımı) |
Kararlı yapı, güçlü faz aktarma fonksiyonu, yüksek rüzgar ve buz direnci, uzun servis ömrü |
Standart Açılı Çelik Aktarma Kuleleri, Ağır Hizmet Açılı Çelik Aktarma Kuleleri |
Sıcak daldırma galvanizli Q235 / Q355 / Q420B köşebent çeliği; modüler cıvatalı montaj; iletken aktarımı ve faz sırası değişimi için tasarlanmıştır; 11-12. Sınıfa kadar rüzgar direnci; Güçlü buz ve kar yükü kapasitesi. |
|
Kentsel ve Banliyö Enerji Şebekeleri |
Kompakt düzen, arazi tasarrufu, güvenilir yalıtım koordinasyonu, kolay kurulum |
Orta Yükseklik Açılı Çelik Aktarma Kuleleri, Dar Taban Açılı Çelik Aktarma Kuleleri |
Sınırlı kentsel alan için optimize edilmiş kule gövdesi boyutu; istikrarlı aktarım performansı; düşük temel maliyeti; hızlı inşaat ve daha sonra rahat inceleme. |
|
Dağlık ve Tepelik Alanlar |
Karmaşık arazilere uyarlanabilir, yüksek yapısal sağlamlık, az bakım gerektirir |
Dağ Tipi Açılı Çelik Aktarma Kuleleri, Eğime Uyarlanmış Açılı Çelik Aktarma Kuleleri |
Yüksek mukavemetli açılı çelik yapı; yokuşlarda ve engebeli arazilerde iyi stabilite; güçlü korozyon direnci; ulaşımın zor olduğu uzak alanlar için uygundur. |
|
Endüstriyel ve Yeni Enerji Bölgeleri (Rüzgar/güneş santralleri, endüstri parkları) |
Yüksek yük kapasitesi, titreşim önleyici, toz önleyici, özelleştirilebilir |
Özelleştirilmiş Açılı Çelik Aktarma Kuleleri, Ağır Yük Açılı Çelik Aktarma Kuleleri |
Tamamen özelleştirilebilir yükseklik, açıklık ve aktarma modu; yeni enerji tabanlarındaki yüksek gerilim havai hatlarıyla uyumlu; tozlu ve nemli ortamlarda güçlü dayanıklılık. |
- View as

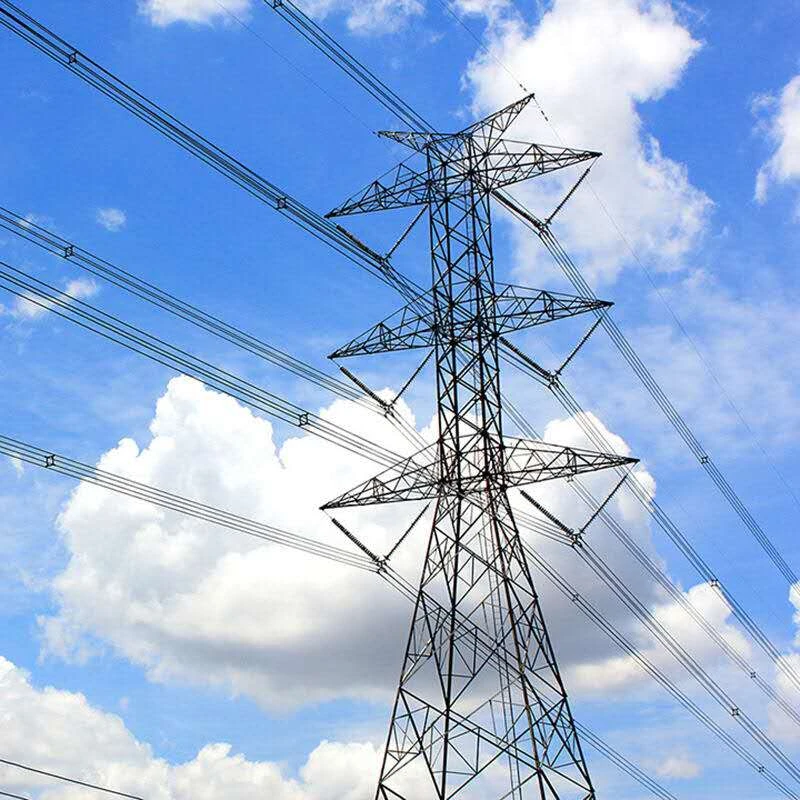

Galvanizli Açılı Çelik Aktarma Kulesi
Qingdao Anbang Yeni Enerji Fabrikası, enerji nakil hatları için temel bir faz kaydırma cihazı olan Galvanizli Açılı Çelik Aktarma Kulesi'ni işçilik ve özveriyle sunuyor. Gelişmiş askeri düzeyde işleme teknolojisine dayanan bu ürün, özellikle ultra yüksek voltajlı, uzun mesafeli iletim hatları için tasarlanmış, olağanüstü stabiliteyi uzun vadeli korozyon direnciyle birleştirir. Üç fazlı dengesizlik sorununa tek elden çözüm sunarak elektrik şebekesinin otuz yıl boyunca güvenli bir şekilde çalışmasını sağlayarak ulusal düzeydeki elektrik şebekesi projeleri için tercih edilen ve güvenilir bir seçim haline getiriyor.

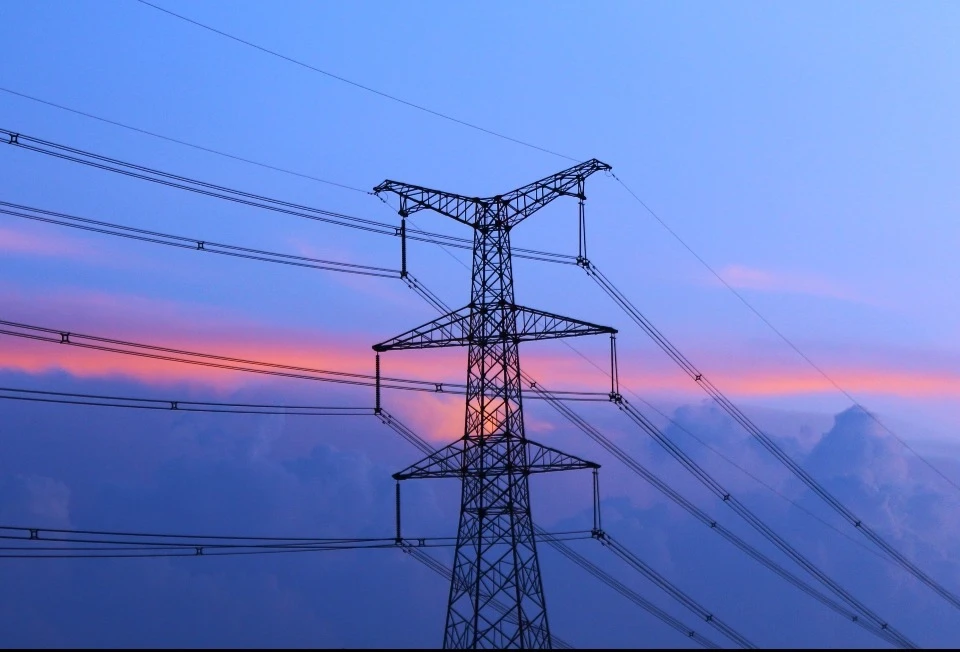

Yüksek Gerilim Açılı Çelik Aktarma Kulesi
Çin'in Qingdao şehrinde bulunan Anbang New Energy, güçlü yeteneklere sahip bir kaynak fabrikasıdır. Hassas üretimle, küresel ultra yüksek gerilim iletim projeleri için yüksek performanslı ve son derece güvenilir faz kaydırma destek çözümleri sağlayan Yüksek Gerilim Açılı Çelik Aktarma Kulelerinin araştırma, tasarım ve büyük ölçekli üretimine odaklanmaktadır.

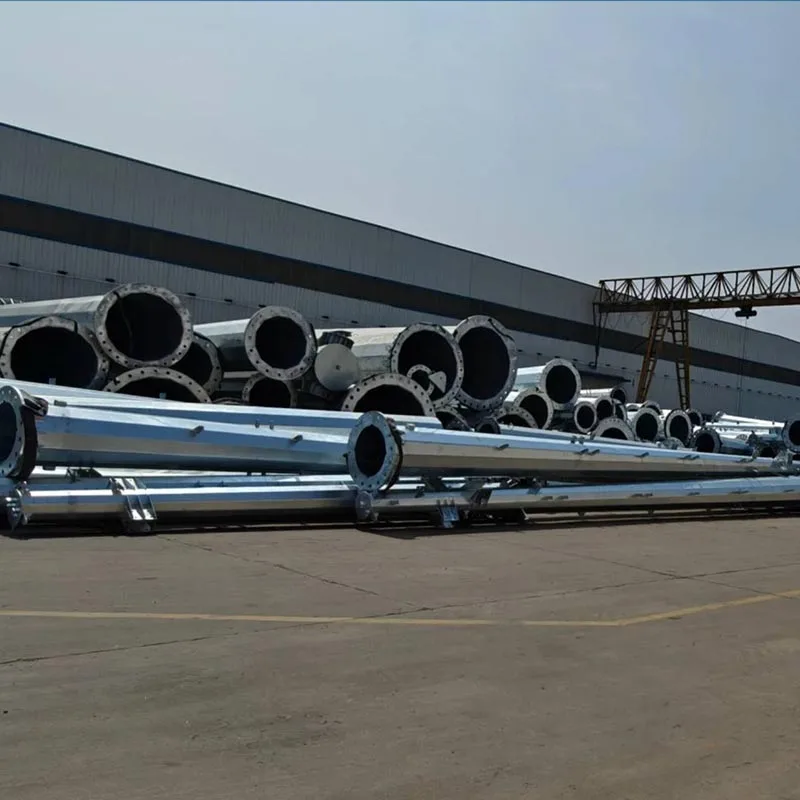

Açılı Çelik Enerji Nakil Aktarma Kulesi
Açılı Çelik Enerji Nakil Aktarma Kulesi, yüksek gerilim ve ultra yüksek gerilim enerji nakil hatlarında yaygın olarak kullanılan özel bir kafes tipi demir kuledir. Güvenilir bir üretici ve tedarikçi arıyorsanız lütfen Anbang'ı seçin, teknik destek sunabiliriz.

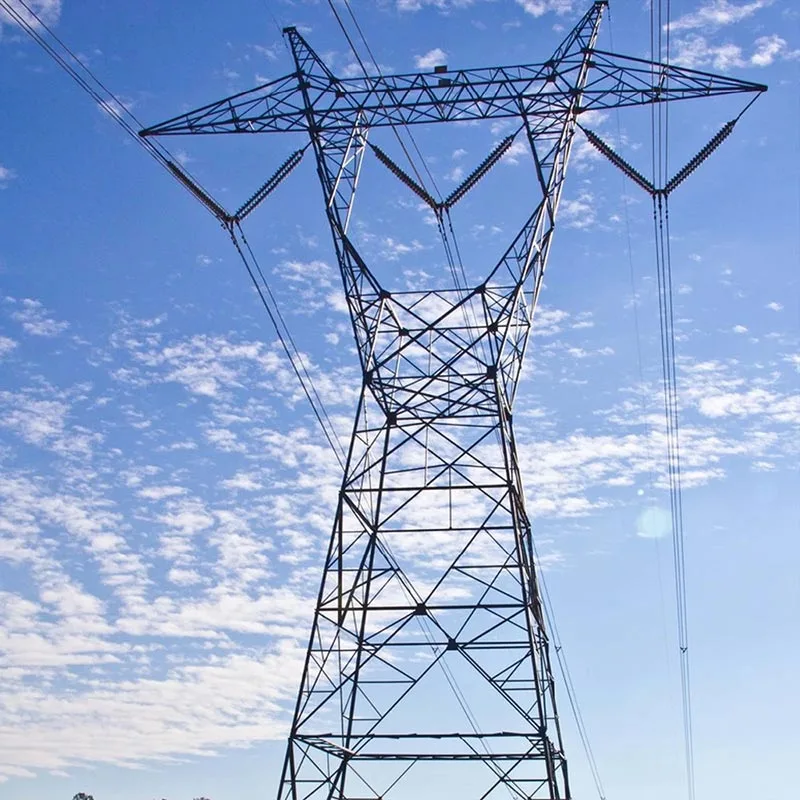

Açılı Çelik Kafes Aktarma Kulesi
Anbang, Açılı Çelik Kafes Aktarma Kulesi'nin profesyonel bir tedarikçisidir; bu dayanıklı ürün, genellikle 110kV, 220kV, 330kV ve üzeri güç şebekelerine uygulanan, yüksek voltajlı ve ekstra yüksek voltajlı enerji iletim projelerinde yaygın olarak kullanılan özel bir iletim hattı yapısıdır.

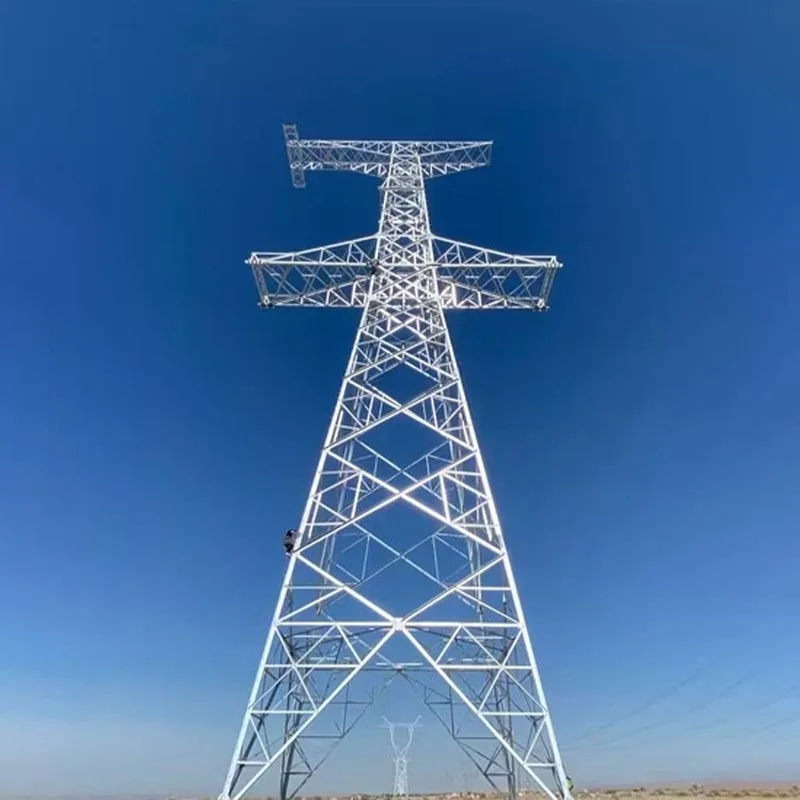

Açılı Çelik Faz Kaydırma Kulesi
Açılı çelik faz kaydırma kuleleri, yüksek gerilim/ekstra yüksek gerilim (EHV) AC iletim hatları için cıvatalı montaj yoluyla standartlaştırılmış açılı çelikten yapılmış özel kafes yapılardır. Geleneksel açılı çelik kulelerin mekanik stabilitesini üç fazlı iletken aktarımının temel işleviyle birleştirirler. Projenize kapsamlı bir çözüm bulmak için lütfen Anbang ile iletişime geçin.

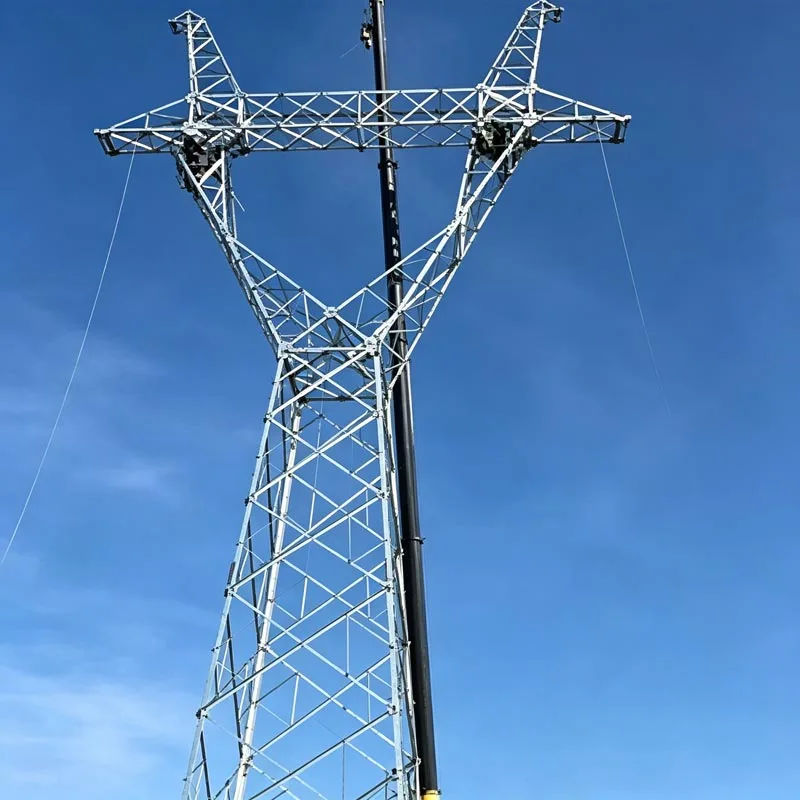

Galvanizli Açılı Çelik Enerji Nakil Kulesi
Qingdao Anbang fabrikası tarafından üretilen Galvanizli açılı çelik enerji nakil kuleleri, elektrik şebekelerindeki havai enerji hatlarını desteklemek için yaygın olarak kullanılan kafes tipi çelik yapılardır. Sıcak haddelenmiş açılı çelik profillerden üretilen ve sıcak daldırma galvanizle korunan bu kuleler, yüksek mekanik mukavemet, mükemmel korozyon direnci ve uzun hizmet ömrü (genellikle 40-50 yıl) sunar. Açık kafes tasarımları, yapısal verimliliği maksimuma çıkarırken rüzgar yükünü en aza indirir ve bu da onları çeşitli voltaj seviyelerine (10 kV'tan 800 kV'a kadar) ve arazi koşullarına uygun hale getirir.
Çin'de güvenilir bir Açılı Çelik Aktarma Kulesi üretici ve tedarikçi olarak fabrikamız bulunmaktadır. Kaliteli ve dayanıklı ürünler satın almak istiyorsanız lütfen bizimle iletişime geçin.
