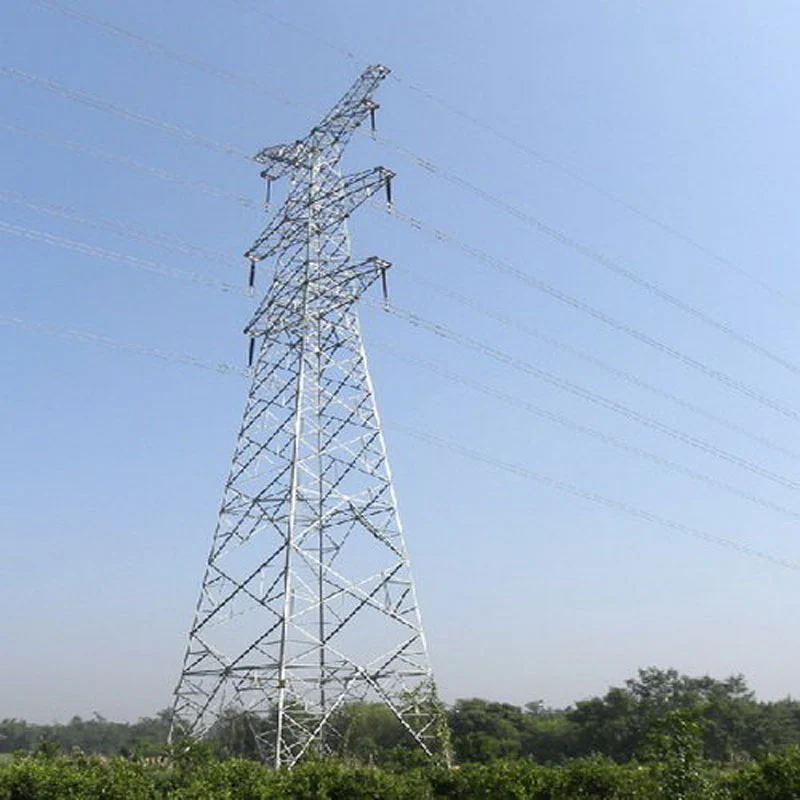

220kV Çift Devre Kafesli Çelik Kule

Olgun üretim sistemleriyle desteklenen, standartlaştırılmış üretim kapasitesiyle yıllık 50.000 ton üretim kapasitesine sahibiz. sağlamak için hassas kesim, robotik kaynak, entegre şekillendirme ve sıkı yüzey işleme gibi prosedürler yapısal tekdüzelik. Kalite güvencesi açısından tüm ürünler yetkili mekanik performans ve rüzgar direncinden geçer ASCE ve ulusal güç standartlarına uygun, doğrulanmış gerilim oranları ve rüzgar deplasmanı ile yapılan testler. ISO'ya sahiptir kalite yönetim sistemi sertifikaları ve eksiksiz üçüncü taraf test raporu

Bu kule, Endonezya Nusantara da dahil olmak üzere yurt içi ve yurt dışı önemli enerji şebekesi projelerinde yaygın olarak uygulanmıştır. 220kV şebeke genişletme projesi. İstikrarlı yapısal performans, yerinde montaj kolaylığı ve güvenilirlik sunar. operasyonel güvenlik, çeşitli komplekslerde yüksek uyarlanabilirlik ve mühendislik dayanıklılığı konusunda tutarlı bir tanınma elde etmek ortamlar.

220kV Çift Devre Kafes Çelik Kule Uygulama Senaryoları

220kV çift devreli kafes çelik kule, tek bir kule üzerinde iki bağımsız 220kV iletim devresini destekler çerçeve. Öncelikle arazinin sınırlı olduğu bölgelerde benimsenen bu yöntem, iletim koridorlarını büyük ölçüde daraltıyor ve arazi edinimini azaltıyor iki ayrı tek devreli hat ile karşılaştırıldığında maliyetler.

Banliyö 220kV trafo merkezlerini yoğun bir şekilde birbirine bağlayan kentsel gelen ve giden güç kanalları için yaygın olarak kullanılır. Yeni hat koridorlarının elde edilmesinin zor olduğu nüfuslu bölgeler. Kule, dağlık ve engebeli arazilere uyum sağlayarak temel çalışmaları ve ekolojik yıkım. Ayrıca nehirler, otoyollar ve demiryolları üzerinden geçişlerde de tercih edilmektedir. Geçiş düzenlemelerini basitleştirmek ve ulaşım ve navigasyondaki rahatsızlığı en aza indirmek.

Yaygın uygulamalar arasında endüstriyel yük merkezleri için güç kaynağı hatları ve rüzgarın giden iletim devreleri yer alır. ve güneş enerjisi üsleri. Ancak dezavantajlarına dikkat edilmelidir: daha ağır kule yükleri, daha yüksek risk kule hasarı altında her iki devrenin aynı anda arızalanması ve ayrıca yıldırımdan korunma ve koruma için daha katı gereklilikler elektromanyetik boşluk tasarımı.

220kV Çift Devre Kafesli Çelik Kule için Standart Rutin Bakım Yönergeleri

Düzenli bakım, 220kV çift devre kafesli çelik kulelerin yapısal güvenliğini ve istikrarlı güç beslemesini sağlar. Rutin görsel denetimler üç ayda bir gerçekleştirilecek ve yıllık olarak kapsamlı ayrıntılı denetimler düzenlenecektir.

Kule ana gövdelerini, köşebent çelik bileşenlerini ve bağlantı cıvatalarını korozyon, deformasyon, çatlak ve gevşeklik açısından inceleyin bağlantı elemanları. Korozyon önleyici kaplamaları ve sıcak daldırma galvanizli yüzeyleri kontrol edin; zamanında rötuş boyama işlemini gerçekleştirin galvanizleme soyuluyor. Sağlam topraklama iletkenleri ve nitelikli topraklama sağlayarak topraklama cihazlarını doğrulayın direnç.

Kule temellerini oturma, çatlak, su erozyonu ve eğim dengesizliği açısından izleyin. Yalıtkan dizilerini inceleyin, bağlantı elemanlarını ve jumper bağlantılarını hasar, kirlilik ve anormal ısınma açısından kontrol edin. Yüzen nesneleri, yabani otları ve Kule sahalarının etrafındaki inşaat kalıntıları.

Tüm kusurları kaydedin ve gizli düzeltmeyi uygulayın. gibi ciddi riskler için öncelikli müdahale gereklidir. yapısal bozulma ve kırık bağlantı parçaları. Kuvvetli rüzgarlar, fırtınalar ve buzlanma gibi aşırı hava koşullarından sonra, derhal özel devriye denetimleri organize edilmelidir.

Farklar ve Önem: 220kV Çift Devre Kafes Kule vs 500kV Kafes Çelik Kule

Temel Farklılıklar

1.Gerilim ve Açıklık: 220kV çift devre kulesi, daha küçük faz-faz ve yerden yüksekliklerle tek bir yapı üzerinde iki adet 220kV devre taşır. 500kV'luk kule ekstra yüksek voltajda çalışır ve havanın bozulmasını önlemek için çok daha büyük elektrik boşlukları gerektirir.
2.Kule Yapısı ve Boyutu: 220kV çift devreli kuleler nispeten kompakttır. 500kV kulelerin çoğu daha uzun, daha ağırdır, daha büyük çapraz kollara ve daha büyük rüzgar yüklerine ve iletken gerilimine dayanacak daha güçlü temellere sahiptir.
3.Devre Düzeni: 220kV tipi genellikle koridorlardan tasarruf etmek için tek bir kule üzerinde iki devre düzenler. Standart 500kV kafes kuleler, katı elektromanyetik sınırlar nedeniyle çoğunlukla tek devrelidir; çift ​​devreli 500kV kuleler daha az sıklıkla benimsenmektedir.
4.İletim Kapasitesi: 500kV'luk bir hat, uzun mesafeli toplu enerji taşımacılığı için çok daha büyük güç iletim kapasitesi sağlar. 220kV çift devre hatları esas olarak bölgesel enerji dağıtımı ve yerel yük tedarikini üstlenmektedir.

Önem

220kV çift devreli kuleler, banliyö ve kentsel güç ağları için arazi kullanımını optimize ederek güç kaynağı güvenilirliğini artırır bölgesel ızgaralar içinde. 500kV kafes kuleler ana şebekenin omurgasını oluşturarak uzun mesafeli enerjiye olanak sağlar Güç tabanları ve yük merkezleri arasındaki iletim. Doğru kule seçimi inşaat maliyetini, arazi kaynaklarını, iletim ölçeği ve şebeke güvenliği.

Anbang 220kV Çift Devre Kafes Çelik Kulenin Avantajları

(yaklaşık 200 kelime, resmi ihracat teknik versiyonu) Anbang'ın 220kV Çift Devre Kafesli Çelik Kulesi güvenilir, Küresel enerji şebekeleri için uygun maliyetli havai iletim çözümleri. Yüksek mukavemetli Q355/Q420 açılı çeliğin benimsenmesi ve ISO 1461'e uygun katı sıcak daldırma galvanizleme sayesinde kule üstün korozyon önleyici performansa ulaşır ve Kıyı, dağlık ve iç sulardaki karmaşık arazilere uygun 50 yıllık tasarım ömrü.

Bağımsız mühendislik ekipleri tarafından desteklenen Anbang, IEC ve GB standartlarına uygun özelleştirilmiş yapısal tasarım sağlar çeşitli rüzgar hızı, buz kaplama ve geçiş gereksinimlerini karşılamak için. Optimize edilmiş kafes düzeni kararlı mekanik garanti eder Genel çelik tüketimini kontrol ederken yük dağıtımı ve proje yatırımını azaltma.

Tüm bileşenler, yerinde kolay montaj için hassas delik eşleştirmeyle CNC ile işlenir. Teslimat öncesi incelemeyi tamamlayın boyutsal doğruluk ve cıvata sabitleme kalitesi sağlar. Anbang, çizim de dahil olmak üzere tek elden eksiksiz hizmetler sunuyor optimizasyon, imalat, paketleme ve teknik rehberlik. Kulelerimiz iletim koridoru genişliğinden etkili bir şekilde tasarruf sağlar kentsel ve yenilenebilir enerji projeleri, dünya çapındaki EPC yüklenicileri ve enerji operatörleri tarafından sürekli tanınmaktadır.

SSS — 220kV Çift Devre Kafesli Çelik Kule

Katalog, teklif belgesi ve müşteri iletişimi için uygundur

S1: 220kV çift devreli kafes çelik kule nedir?

A: Bir kafes çeliği üzerinde iki bağımsız 220kV güç devresini taşıyan bir havai iletim kulesidir. yapısı. İki ayrı tek devre kule hattına kıyasla kara koridorundan tasarruf edilmesine yardımcı olur.

S2: Kuleleriniz hangi standartlara uygundur?

C: Büyük Britanya ulusal standartlarını ve IEC spesifikasyonlarını takip ediyoruz. Tasarımı müşteri gereksinimlerine göre ayarlayabiliriz rüzgar yükü, buz kalınlığı ve bölgesel çevre.

S3: Hangi çelik malzemeyi ve korozyon önleyici işlemi benimsiyorsunuz?

A: Ana malzeme Q355B / Q420B açılı çelik. Tüm bileşenler, uzun süre garanti etmek için sıcak daldırma galvanize (ISO 1461) sahiptir. korozyon önleyici ömrü.

S4: Tasarım hizmet ömrü nedir?

C: Standart tasarım servis ömrü normal bakım koşullarında 50 yıla ulaşır.

S5: Bu kuleler hangi arazi senaryolarına uygundur?

C: Banliyöler, dağlık alanlar, nehir geçişleri, otoyol/demiryolu geçişleri, rüzgar santrali ve güneş enerjisi için uygundur Sınırlı koridor genişliğine sahip giden hatlar.

S6: Özelleştirilmiş kule tasarımı sağlayabilir misiniz?

C: Evet. Mühendislik ekibimiz rota araştırma verilerine, rüzgara dayalı olarak kule modelini, yüksekliğini ve çapraz kol düzenini optimize edebilir. hız, buzlanma durumu ve geçiş talepleri.

S7: Üretim denetim süreciniz nedir?

A: Galvanizlemeden önce CNC kesme, delme, montaj deneme montajı. Boyut kontrolü, galvanizleme kalınlığı Sevkiyattan önce test ve yükleme denetimi yapılacaktır.

S8: Çift devreli kule işletiminde dikkat edilmesi gereken başlıca riskler nelerdir?

C: Kule hasar gördüğünde her iki devre de kesilebilir. Cıvata sıkılığının düzenli bakımı, korozyon önleyici kaplama, temel oturması ve topraklama direnci gereklidir.
