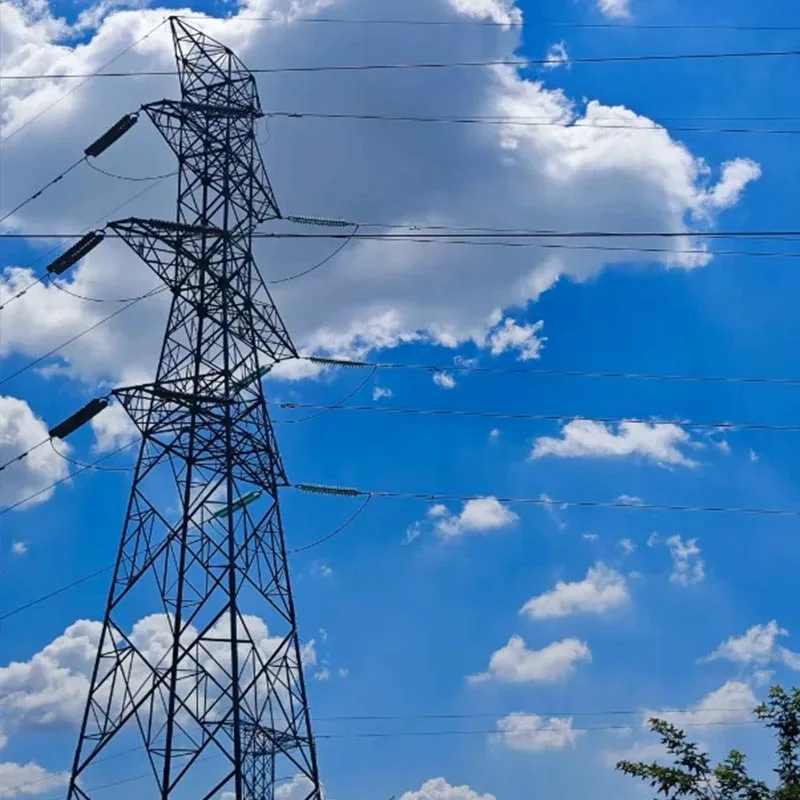

330kV İsale Hattı Açılı Çelik Kule

Qingdao Anbang New Energy'nin 330kV iletim hattı açılı çelik kulesi, yüksek voltajlı iletim çekirdek ekipmanıdır Çin'in enerji inşaatı ihtiyaçlarına dayalı olarak şirket tarafından bağımsız olarak geliştirilmiş ve üretilmiştir. Kendi fabrikasının üretim avantajları.

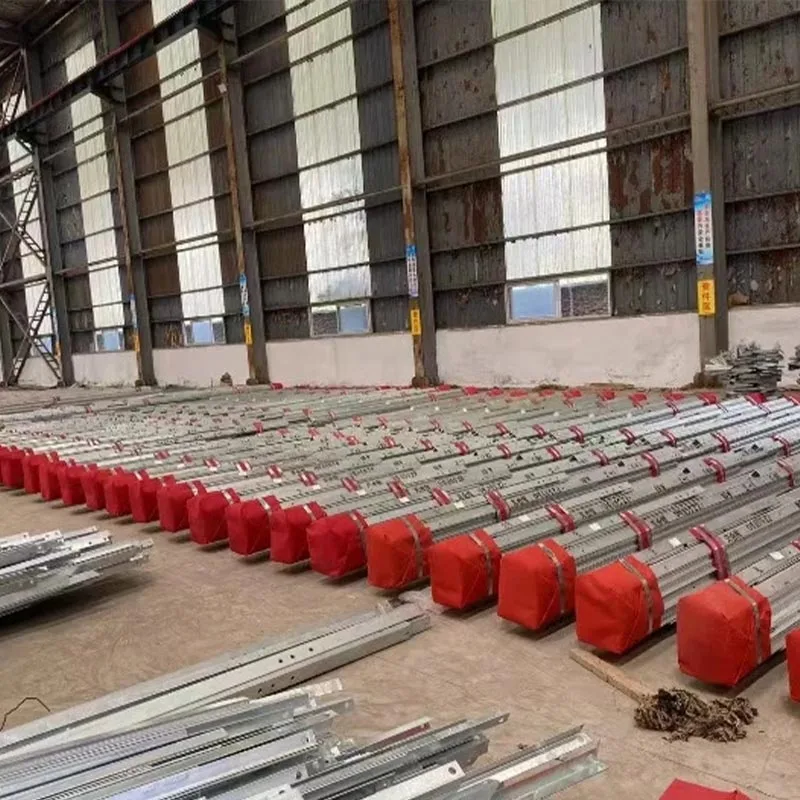

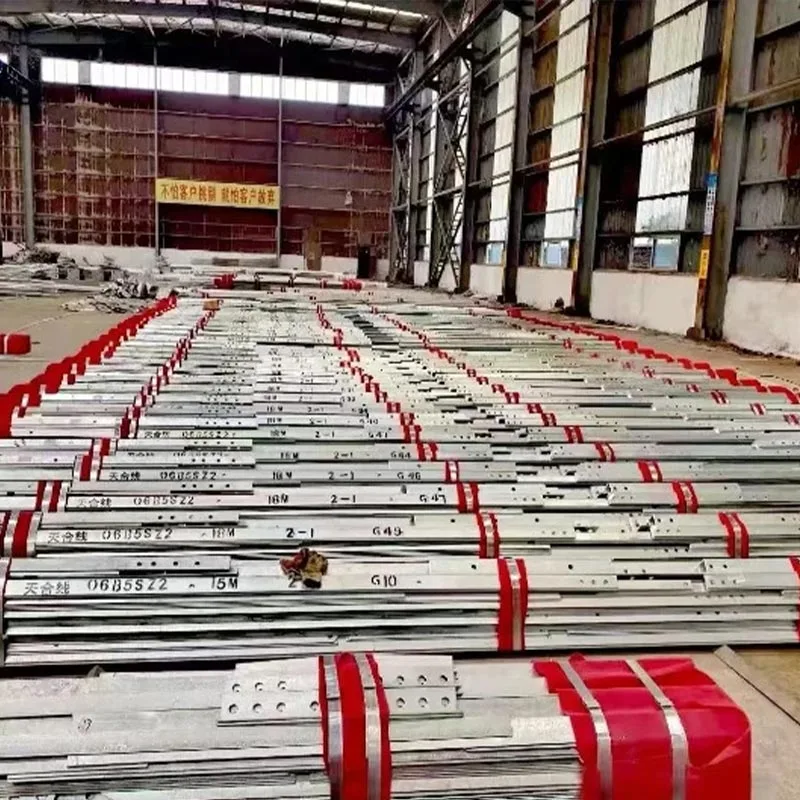

Bu kule yüksek kaliteli açıdan yapılmıştır hassas kesme, kaynak, sıcak daldırma galvanizleme ve diğer sıkı yöntemlerle işlenmiş çelik Q235B, Q345B ve Q420B prosedürler.

Tek veya birleşik açılı çelik kesitlere sahip bileşenlere sahip, kendini destekleyen kafes bir kuledir. Kompakt bir yapıya, net kuvvet dağılımına ve şeffaf yük aktarımına sahiptir.

330kV iletim hattının çekirdek taşıma tesisi olarak yüksek mukavemet, yüksek stabilite, rüzgar ve depreme dayanıklılık, korozyon direnci ve uzun süre gibi avantajlara sahiptir. servis ömrü. Ovalar, tepeler, dağlar ve kıyı bölgeleri gibi çeşitli karmaşık araziler için uygundur.

Buluşuyor 330kV yüksek gerilim iletim hatları için iletken kurulumu ve yalıtkan süspansiyonunun temel gereksinimleri, "Havai İletim Hattı Direklerinin Tasarım Standartları"na sıkı sıkıya bağlı kalarak emniyetli, güvenilir, ulusal ve uluslararası düzeyde ekonomik ve verimli kapsamlı çözüm verimli bölgeler arası enerji kaynağını destekleyen uluslararası enerji şebekeleri ve bölgesel iletim projeleri iletim.

Parametre Özellikleri

Model Seçimi Önerileri

30-40m Kule (Kuru Tip) Uygulanabilir senaryolar

Ova alanları, banliyö 330kV iletim hatları, trafo merkezi çıkış hatları, yatay konvansiyonel iletim bölümleri 200-250m açıklık.

Önerilen nedenler: Kompakt yapı, az yer kaplayan, ekonomik maliyet, net stres dağıtım, kolay kurulum, büyük inşaat ekipmanlarına gerek yok, orta şiddetteki alanlar için uygun Nüfus yoğunluğu ve düz arazi. 330kV iletimin konvansiyonel bölümleri için tercih edilen modeldir. makul çelik kullanımı ve olağanüstü maliyet performansı ile hatlar.

40-50m Kule (Kupa Tipi) Uygulanabilir senaryolar

Dağlık alanlar, orta açıklıklı iletim hatları (yatay açıklık 250-300 m), koridor genişliği kısıtlamalarının az olduğu bölümler, hesap sinyali parazitini önleme gereksinimleri.

Önerilen nedenler: İletkenler üç fazlı yatay düzende, makul ölçüde gerilimli olarak düzenlenmiştir. yüksek sertlik, 330kV hat topraklama kabloları için etkili bir şekilde güvenli açıklık sağlar, güçlü rüzgar direnci, hafif dalgalı araziler ve kontrollü iletim hattı koridoru genişliği gerektiren projeler, kurulumu kolay ve sürdürmek.

50-70m Kule (Portal/Güçlendirilmiş Tip) Uygulanabilir senaryolar

Dağlık alanlar, uzak bölgeler, kıyıdaki kuvvetli rüzgar bölgeleri, uzun açıklıklı iletim hatları (yatay açıklık 300-400m), ve mevcut hatları kesen özel bölümler.

Önerilen nedenler: Güçlendirilmiş açılı çelik ekleme, yüksek mukavemet, güçlü stabilite kullanır, kuvvetli rüzgarlara, yoğun kar yağışına, tuz serpintisine ve diğer sert hava koşullarına dayanabilir; temel gerilimi makuldür, Karmaşık arazilerde kuruluma uygun olup, yük taşıma ve afetlere dayanıklılık konularını etkili bir şekilde ele alır. Dağlarda ve kıyı bölgelerinde 330kV hatlar. Bazı modeller geçiş kulesi olarak kullanılabilir.

Özelleştirilmiş Kuleler Uygulanabilir senaryolar

Özel arazi (adalar, dik yamaçlar, bataklıklar), özel yükler (çoklu ekipman entegrasyonu, geniş açıklıklı geçişler), özel hava koşulları koşullar (yoğun buz bölgeleri, güçlü tayfun alanları) ve özel görünüm (peyzaj entegrasyonu) gereksinimleri 330kV iletim hattı projeleri için.

Önerilen nedenler: Qingdao Anbang New Energy'nin kendi fabrikası 330kV iletim hattını özelleştirebilir açılı çelik kule yüksekliği, yapısal form, malzeme, korozyon önleyici standartlar ve yük taşıma kapasitesi müşteri tarafından sağlanan proje çizimleri, arazi etüt raporları ve meteorolojik verilere göre Çeşitli özel projeleri karşılayan tek elden hizmette birebir tasarım, üretim ve kurulum rehberliği gereksinimleri.

Gerçek Durumlar

Gansu Hexi Koridoru 330kV İsale Hattı Açılı Çelik Kule Projesi

Projeye Genel Bakış: Gansu Hexi için 12 set 50 metrelik portal kulesi tedarik edildi Yerel kurak, rüzgarlı ve buzlu hava koşullarına uyarlanmış, yatay geçişli Koridor 330kV iletim hattı projesi körfez mesafesi 300m. İletken tipi: 2×LGJ400/35, topraklama kablosu tipi: JLB20A-120.

Uygulama Etkisi: Kulelerde Q345B yüksek kaliteli köşebent çeliği kullanılır ve geliştirilmiş Korozyon önleyici işlemler, 29 m/s yerel rüzgarlara ve 10 mm buz yüküne başarıyla dayanabilir. Kurulum süresi: %25 oranında azaltıldı ve kuleler bugüne kadar hatasız çalışarak yerel hat koridoru tıkanıklığını etkili bir şekilde hafifletti, bölgesel enerji iletimi istikrarının sağlanması ve Devlet Şebekesi Gansu Elektrik Gücü'nden büyük övgü alınması Şirket.

Shandong Qingdao 330kV Trafo Merkezi Giden Hat Açılı Çelik Kule Projesi

Projeye Genel Bakış: Giden gemiler için 8 takım 35 metrelik portal tipi kule sağlandı Qingdao'da trafo merkezini ana hatta bağlayan 330kV'lik bir trafo merkezinin hat projesi. Banliyö arazisine uyarlandı sınırlı arazi ve entegre çevre ortamı ile.

Uygulama Etkisi: Ürün, araziyi sıkı bir şekilde kontrol eden kompakt bir yapıya ve uygun kuruluma sahiptir. meslek. Dikeylik ve yük taşıma kapasitesi tasarım standartlarını karşılayarak iletim ihtiyaçlarına mükemmel uyum sağlar Trafo merkezinin çıkış ucu, 330kV yüksek voltaj gücünün istikrarlı çıkışını etkili bir şekilde sağlayarak, yükseltmeyi destekler. Qingdao'nun bölgesel elektrik şebekesi ve Devlet Şebekesi tarafından kabul ediliyor.

Shaanxi Weinan 330kV İsale Hattı Yeniden İnşası Açılı Çelik Kule Projesi

Projeye Genel Bakış: Weinan'daki 330kV Luoling hattı kulelerinin yükseltme ve yükseklik artırma projesine katıldı, Shaanxi, 9 takım 40 metrelik güçlendirilmiş 330kV iletim hattı açılı çelik kuleler (4 gerinim kulesi dahil) tedarik ediyor, eski çimento çift direklerin değiştirilmesi ve yetersiz güvenlik mesafesi ve doğal etkilere karşı zayıf direnç sorunlarının çözülmesi Mevcut hatlarda afetler.

Uygulama Etkisi:Yüksek mukavemet ve stabilite sayesinde sürekli yağmurlu havalarda başarıyla monte edilmiş olup, şiddetli yağmura ve kuvvetli rüzgarlar. Yeniden yapılanmanın ardından hattın operasyonel istikrarı büyük ölçüde iyileşti ve bu durum etkin bir şekilde engellendi. büyük ölçekli elektrik kesintileri, Henan'daki Lingbao dönüştürücü istasyonuna güç kaynağı için güvenilir destek sağlıyor Weinan bölgesinde ve 10 günlük yoğun yeniden inşa görevini başarıyla tamamlayarak.
