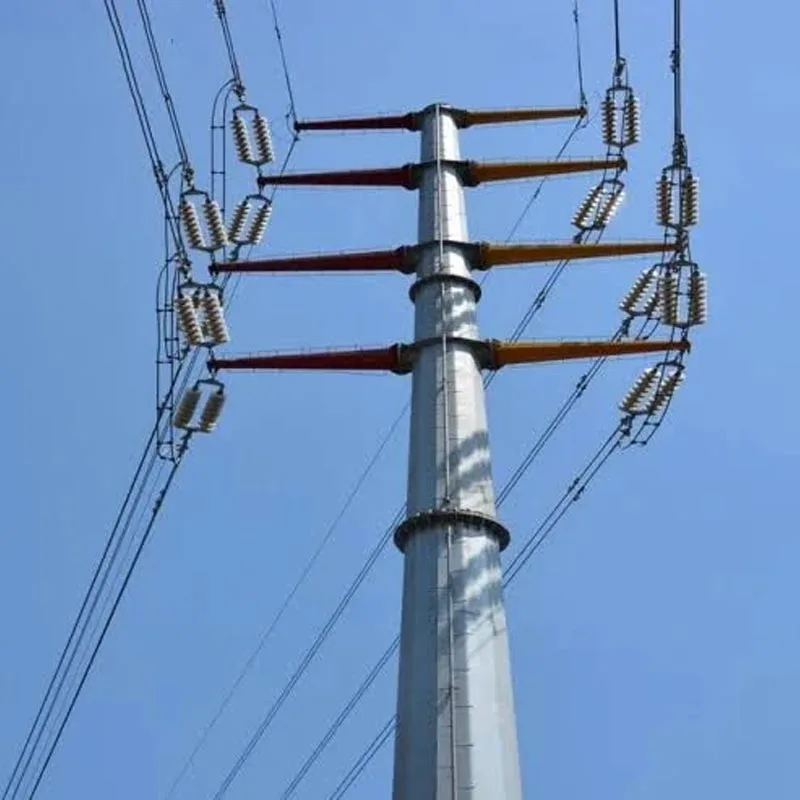

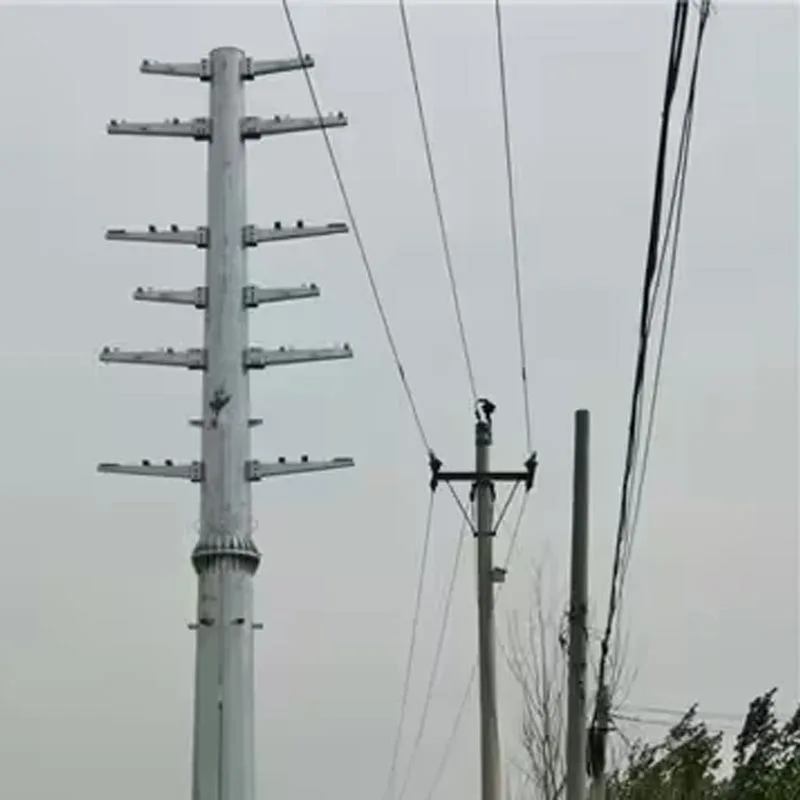

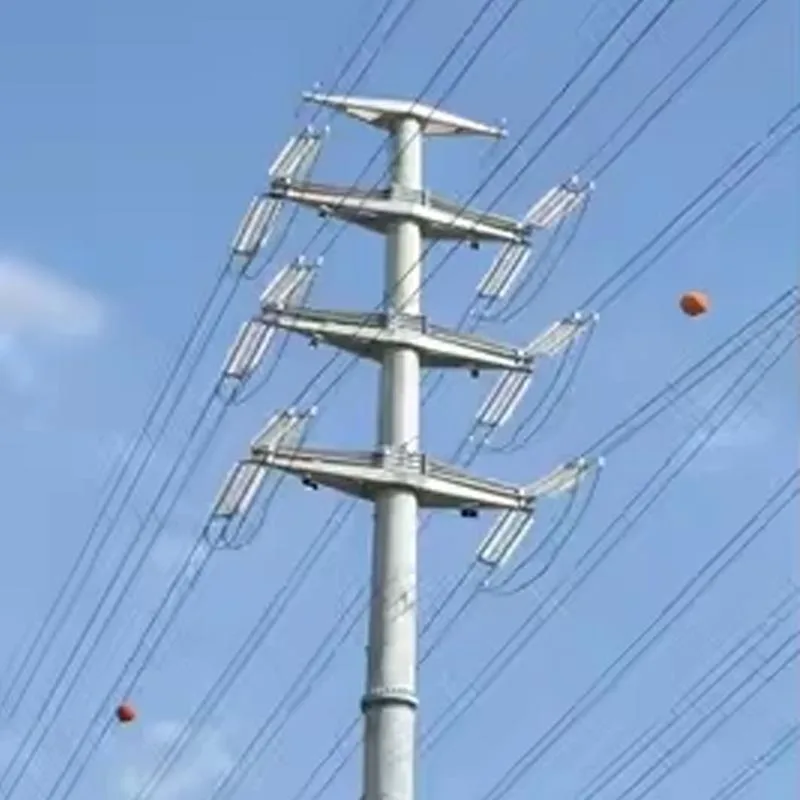

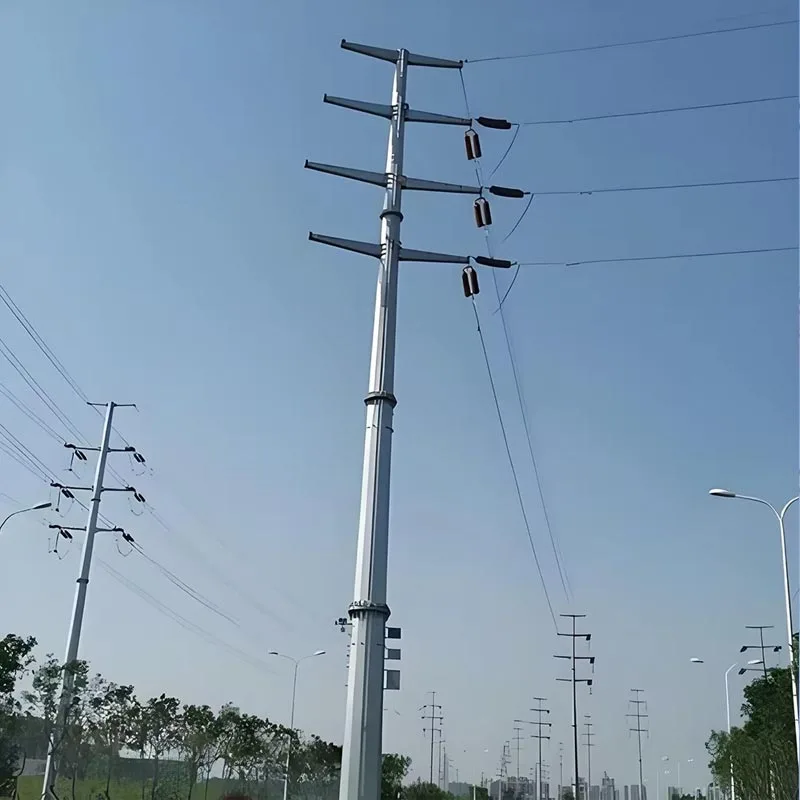

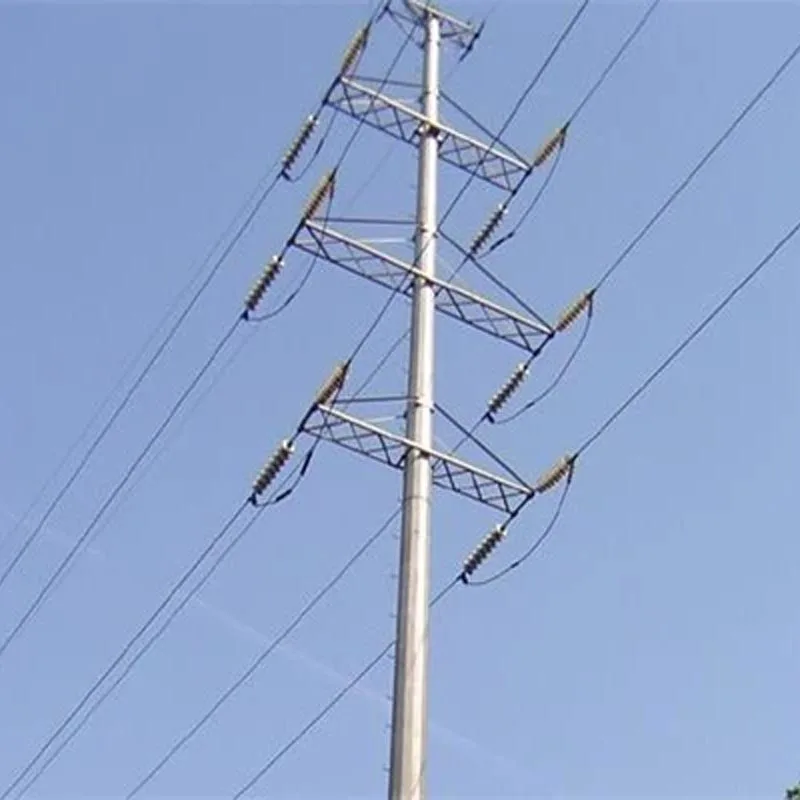

33kV Borulu Çelik Dağıtım Direği

Anbang 33kV Borulu Çelik Dağıtım Direği için Uygulama Senaryoları

Anbang 33kV çelik boru dağıtım direkleri, orta gerilim havai enerjisi için temel altyapı görevi görüyor Farklı coğrafi ve proje koşullarına uyarlanabilen dağıtım sistemleri.

Kentsel ve Banliyö Güç Ağları Kompakt kentsel koridorlar, yerleşim bölgeleri ve belediyeler için idealdir yenileme projeleri. İnce kaplama alanı ve düzgün görünümü sayesinde dar yol rezervlerine uygundur ve yoğun bir yapıya sahiptirler. 33kV havai besleyiciler için askı, açı ve terminal direkleri olarak dağıtılan bölgeler.

Kırsal Elektrifikasyon ve Şehir Çevresi Şebekeleri Köylere, tarım arazilerine ve şehirlere uzun mesafeli enerji dağıtımı için uygundur. küçük kasabalar. Hafif prefabrik yapı, uzak arazilerde taşıma zorluğunu azaltır, kırsal şebeke iyileştirme ve genişletme programları.

Sanayi Bölgeleri ve Ticari Parklar Fabrikalara, lojistik merkezlerine, alışveriş komplekslerine ve sanayi siteleri. Yüksek yapısal yük kapasitesi, ağır iletken yüklerini ve sık ağ genişlemesini karşılar talepler.

Yenilenebilir Enerji Şebekesi Bağlantısı Orta ölçekli güneş enerjisi çiftlikleri ve rüzgar enerjisinin giden hatları için yaygın olarak benimsenmiştir Yenilenebilir üretim sahalarını bölgesel dağıtım trafo merkezlerine bağlayan istasyonlar.

Kıyı, Şiddetli Rüzgar ve Zorlu Ortam Projeleri Sıcak daldırma galvaniz kaplama üstün korozyon önleme sağlar Performansı sayesinde kıyı bölgeleri, nemli bölgeler ve güçlü rüzgar hızlarına sahip yerler için güvenilirdir.

Altyapı Destekleyici Projeler Elektrikli ulaşım yolları, maden bölgeleri ve uzaktan mühendislik tesisleri. Tüm direkler resmi test raporları, tam ISO sertifikaları ve zengin bilgilerle desteklenmektedir. küresel proje referansları; Yerel rüzgar yüküne, toprak koşullarına ve teknik özelliklere uyacak şekilde özelleştirilmiş tasarımlar mevcuttur standartlar.

33kV Borulu Çelik Dağıtım Direği için Kritik Kurulum Özellikleri ve Önlemler

Çekirdek Kurulum Özellikleri

Temel Gereksinimleri Temel tipi, yerel rüzgar yüküne, toprak taşıma kapasitesine ve direk yüksekliği. Betona gömülü temel veya ankraj cıvatası temeli yaygın olarak benimsenir. Temel kazısı derinlik, boyut ve beton mukavemet derecesi mühendislik çizimlerine kesinlikle uygun olmalıdır. Dolgu sıkıştırılacaktır Yeterli devrilme önleyici stabiliteyi garanti etmek için katman katman.

Dikeylik ve Pozisyon Toleransı Montajdan sonra direk dikey sapması direk yüksekliğinin ‰3'ünü aşmayacaktır. Zemin seviyesindeki yatay konum kayması rota tasarımına uygun olmalıdır; Sapma aşağıdakiler dahilinde kontrol edilecektir: Güç dağıtım standartlarında belirtilen izin verilen aralık.

Kesit Bağlantı Standardı Çok kesitli boru direklerde flanş bağlantı yüzeyleri temiz ve düz olmalıdır. Hepsi yüksek mukavemetli cıvatalar, belirtilen tork değerine ulaşacak şekilde simetrik olarak sıkılacaktır. Kilit rondelaları Uzun süreli titreşim altında cıvatanın gevşemesini önlemek için tamamen monte edilmelidir.

Topraklama Şartnamesi Zorunlu güvenilir topraklama kurulumu. Topraklama direnci yerel 33kV'yi karşılamalıdır Dağıtım şebekesi gereksinimleri. Topraklama iletkenleri direk tabanına sıkıca kaynaklanacak veya cıvatalanacaktır ve Bağlantı derzlerine korozyon önleyici işlem uygulanacaktır.

Montaj Düzeneği Standart Çapraz kollar, yalıtkanlar, kablo kelepçeleri ve diğer donanımlar, standartlara uygun olarak monte edilecektir. tasarım yönelimi ile. Önceden ayarlanmış montaj delikleri keyfi olarak açılmayacak veya değiştirilmeyecektir. Donanım sıkma tork, üreticinin teknik yönergelerine uygun olacaktır.

33kV Borulu Çelik Dağıtım Direğinin Temel Önlemleri

Taşıma ve Depolama Sırasında Önlemler

1. Sıcak daldırma galvanizli yüzeyi çizilmelere, darbelere ve sürtünmeye karşı koruyun. Herhangi bir kaplama hasarı, uygun korozyon önleyici kaplamayla zamanında onarılmalıdır.
2. Yerel deformasyonu önlemek için istifleme ve taşıma sırasında yumuşak dolgulu destek direkleri. Ağır yükleri direk gövdelerinin üzerine doğrudan koymayın.
3. Direkleri düz, iyi drenajlı bir zeminde saklayın; nem tutulmasını ve yüzey korozyonunu önlemek için ahşap destekler kullanarak katmanları ayırın.

Kurulum Sırasında Önlemler

1. Belirlenen kaldırma konumlarını kesinlikle benimseyin. Uygun olmayan kaldırma bağlaması, boru şeklindeki direğin kalıcı bükülme deformasyonuna neden olabilir.
2. Üreticinin teknik onayı olmadan keyfi olarak yeni delikler açmayın veya direk gövdesini kesmeyin; bu, yapısal mukavemeti zayıflatacaktır.
3. Flanşın yüksek mukavemetli cıvatalarını simetrik olarak belirtilen torka göre sıkın; kurulumdan sonra ikincil incelemeyi tamamlayın.
4.Kontrol direği dikey sapması, kutup yüksekliğinin ‰3'ü dahilinde. Direğin eğilmesini ve devrilme risklerini önlemek için temelin sıkıştırılmasını sağlayın.
5.Güvenilir topraklama bağlantısı gereklidir. Yerel 33kV güç şebekesi standartlarını karşılamak için topraklama direncini kontrol edin.
6. Operasyonel güvenliği sağlamak için fırtına, şiddetli yağmur ve kuvvetli rüzgar koşullarında inşaatı durdurun.

Çalıştırma ve Bakım Sırasında Önlemler

1. Asla direğin tasarlanan yük kapasitesini aşan ekstra donanım, kablo veya ekipman eklemeyin.
2.Cıvata gevşemesi, kaplamanın soyulması, korozyon ve görünür kutup deformasyonu açısından düzenli denetimler yapın.
3. Özellikle kıyı ve nemli bölgelere yerleştirilen direkler için paslanmayı yavaşlatmak için hasarlı galvanizli katmanları zamanında onarın.
4. Direk temellerinin yakınında ağır makine çarpışmasından kaçının; Yol kenarındaki direk yerlerine uyarı levhaları yerleştirin.
5. Denetim sonuçlarını düzenli olarak kaydedin; anormal koşullar bulunduğunda takviye tedavisi uygulayın.

33kV Borulu Çelik Dağıtım Direği için Temel Rutin Bakım Yönergeleri

1. Görsel Denetim (Düzenli Döngü: Üç Aylık / Altı Aylık)

• Direk gövdesini bükülme, çentiklenme, çatlama ve deformasyon açısından kontrol edin.
• Sıcak daldırma galvanizli kaplamayı inceleyin: özellikle flanşlarda, kaynak dikişlerinde ve taban kısımlarında soyulma, ufalanma ve pas lekelerini tespit edin.
• Traverslerde, yalıtkanlarda, bağlantı elemanlarında ve kablolarda hasar, eskime veya yer değiştirme olup olmadığını kontrol edin.
• Direğe yaslanmış ağaç, yabancı cisim veya moloz bulunmadığından emin olun.

2. Bağlantı ve Cıvata Kontrolü

• Tüm flanş cıvatalarını, bağlantı elemanlarını ve kilit rondelalarını gevşeme, paslanma veya eksik parça açısından kontrol edin.
• Gevşekse cıvataları gereken torka kadar yeniden sıkın; ciddi şekilde aşınmış donanımı değiştirin.
• Topraklama bağlantı bağlantı noktalarını inceleyin; oksidasyon olmadan sıkı temas sağlayın.

3. Temel ve Çevre Ortamının Kontrolü

• Temelde oturma, çatlama, su birikmesi veya toprak erozyonu olup olmadığını inceleyin.
• Hızlandırılmış korozyonu önlemek için direk tabanı çevresinde biriken toprağı, yabani otları ve suyu temizleyin.
• Dikeyliği izleyin; bariz eğime hemen çözüm bulun.

4. Topraklama Performans Testi (Yıllık Tavsiye Edilir)

• Yerel 33kV dağıtım spesifikasyonlarına uymak için topraklama direncini ölçün.
• Direnç limitleri aştığında kırılmış veya aşınmış topraklama iletkenlerini onarın ve bağlantı noktalarını yeniden işleyin.

Anbang 33kV Borulu Çelik Dağıtım Direği için SSS

S1: Çelik boru direklerine hangi korozyon önleyici işlemi uyguluyorsunuz?

Cevap 1: Tüm direklerde standart uygulama olarak sıcak daldırma galvanizleme benimsenmiştir. Galvanizli katman pas ve tuza etkili bir şekilde direnir sis ve nemli iklim, iç kesimler, kırsal ve kıyı ortamları için uygundur. Özel dubleks kaplama (galvanizleme artı) boya) ciddi derecede korozif alanlar için mevcuttur.

S2: Resmi test raporlarını ve ilgili sertifikaları sağlayabilir misiniz?

A2: Evet. Eksiksiz yapısal yük test raporları, malzeme muayene sertifikaları, ISO 9001 sertifikası sağlıyoruz ve ihale ve proje kabulü için gerekli diğer belgeler. Tüm teknik veriler uluslararası ortama uygundur gerilim dağıtım standartları.

S3: Özel tasarım destekleniyor mu?

A3: Kesinlikle. Direk yüksekliğini, et kalınlığını, üst yükü, montaj deliği düzenini ve flanş boyutunu ihtiyaca göre ayarlıyoruz. yerel rüzgar yükü, toprak durumu ve 33kV hat mühendisliği gereksinimleri. Süspansiyon, açı ve terminal direği tasarımları hepsi mevcut.

S4: Üretim ve teslimat yetenekleriniz nelerdir?

A4: İstikrarlı seri üretim kapasitesine sahip tam otomatik üretim hatlarına sahibiz. Büyük toplu siparişleri karşılayabiliriz ve EPC ve kamu hizmeti projesi zaman çizelgelerini karşılamak için esnek sevkiyat programları düzenleyin.

S5: Kurulum için hangi temel türü önerilir?

Cevap 5: Ankraj cıvatası temeli veya yerinde dökme beton temel yaygın olarak kullanılır. Belirli boyut bağlıdır direk yüksekliği, rüzgar hızı ve toprak taşıma kapasitesi. Talep üzerine referans temel çizimleri sunabiliriz.

S6: Beklenen servis ömrü ne kadardır?

Cevap 6: Normal çalışma ve düzenli bakım altında, sıcak daldırma galvanizli çelik direklerin servis ömrü 25-30'dur. yıllar. Kıyılardaki yüksek tuz bölgelerine yönelik geliştirilmiş korozyon önleyici çözümlerle hizmet ömrü uzatılabilir.
