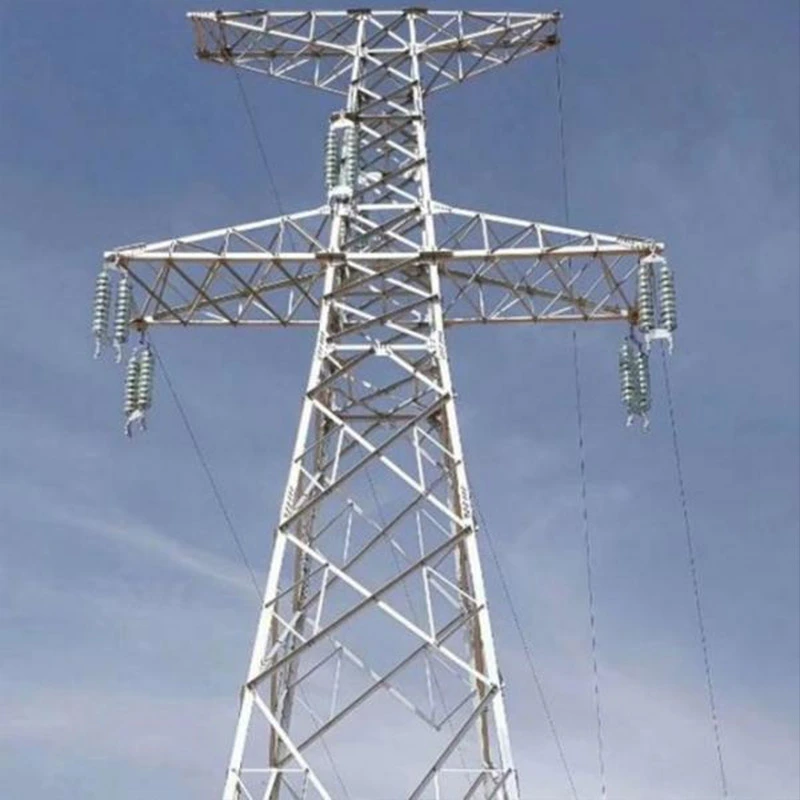

Enerji Hattı için 500kV Kafes Çelik Kule

Üretim kapasitesi açısından fabrikamız, büyük partili siparişleri destekleyerek yıllık 50.000 tona kadar üretim gerçekleştirmektedir. küresel projeler için özelleştirilmiş çizim geliştirmeTam üretim süreci, hammadde denetimini, CNC'yi kapsar Sevkiyat öncesi kesim, hassas kaynak, delme, ön montaj, galvanizleme ve son boyut kontrolü.

Her prosedürde sıkı kalite güvencesi uygulanır: gelen malzeme numunesi alma, ara süreç izleme ve bitmiş ürün tam ürün denetimi uygulanmaktadır. Mekanik yük taşıma dahil yetkili test verileri Talep üzerine SGS ve TÜV test raporları ile birlikte raporlar ve galvanizleme kalınlık kayıtları mevcuttur. Biz Avrupa pazarının gereksinimlerini karşılamak için ISO 9001, CE-EN 1090-1 ve EN 10025 sertifikalarına sahiptir.

Kanıtlanmış proje vakaları birden fazla denizaşırı EHV iletim projesini kapsamaktadır. Kulelerimiz yaygın olarak konuşlandırılmıştır. sınır ötesi şebeke bağlantısı ve yenilenebilir enerji enerji iletim programlarından olumlu geri bildirimler alıyor Uzun süreli istikrarlı saha çalışması için elektrik şebekesi operatörleri.

Enerji Hattı için 500kV Kafes Çelik Kule Uygulama Senaryoları

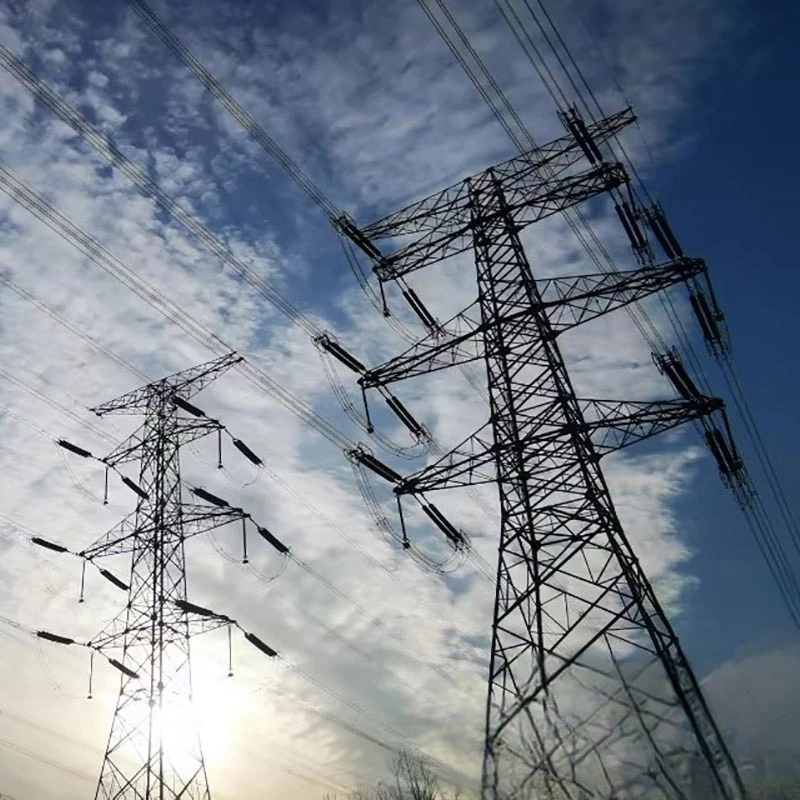

500kV kafes çelik kule, uzun mesafelerde yaygın olarak uygulanan, ekstra yüksek voltajlı iletim altyapısının anahtarıdır toplu güç dağıtım senaryoları.

Büyük ölçekli termal, hidro ve rüzgar-güneş enerjisini birbirine bağlayan ana ana enerji nakil hatları için benimsenmiştir. Enerji güç üslerinden bölgesel merkezi elektrik şebekelerine büyük miktarda elektriğin enerji açısından zengin bölgelerden diğer bölgelere aktarılması Yük yoğun kentsel ve endüstriyel alanlar.

Düz ovalar, dağlık engebeli bölgeler, nehir geçiş bölümleri ve kıyı rüzgarına yatkın bölgeler. Çoklu kule tipleri teğet, gerilim, açı, terminal ve nehir geçişini kapsar Farklı hat fonksiyonları için kuleler.

Ulusal bölgeler arası şebeke ara bağlantı projelerine ve sınır ötesi enerji iletim programlarına da hizmet vermektedir. rüzgar santralleri ve güneş enerjisi santralleri için çıkış hatlarını destekleyen yeni enerji olarak. Omurga yükünün yanı sıra İletim devreleri için de geçerlidir ve zorlu çalışmaya uyum sağlayarak trafo merkezinin çıkış giriş-çıkış bölümleri için de geçerlidir. Tüm yıl boyunca güvenilir şebeke işletimi için yoğun buz kaplaması, kuvvetli rüzgar ve yüksek nem gibi koşullar.

Enerji Hattı için 500kV Kafes Çelik Kule için Standart Rutin Bakım Yönergeleri

Düzenli rutin bakım, 500kV kafes çelik kulenin uzun süreli güvenli çalışmasını garanti etmek ve Korozyon, gevşek bağlantı parçaları veya dış hasardan kaynaklanan yapısal arıza.

Görsel ve yapısal inceleme

Üç ayda bir yer görsel devriyesi ve yıllık olarak yakından tırmanma denetimi gerçekleştirin. Ana ve yardımcı elemanları kontrol edin deformasyon, bükülme, çatlak ve cıvata eksikliği veya gevşemesi için. Tüm bağlantı cıvatalarının belirtilen torka ulaştığını doğrulayın değer; Gevşek bağlantı elemanlarını yeniden sıkın ve hasarlı cıvataları ve contaları derhal değiştirin.

Korozyon önleyici bakım

Sıcak daldırma galvanizli yüzeyi soyulma, pas lekeleri ve aşınma açısından inceleyin. Yerel korozyon bölgesine pas önleyici uygulayın kaplama; Ciddi derecede korozyona uğramış bileşenler için yeniden galvanizleme gereklidir. Kule tabanına, eklem düğümlerine ve kıyıya odaklanın Korozyon riski daha yüksek olan yüksek nemli bölümler.

Aksesuar ve temel kontrolü

Topraklama cihazlarını kırılma veya kötü bağlantı açısından inceleyin, topraklama direncini düzenli olarak test edin. Kuleyi inceleyin yerleşme, çatlak, su birikmesi ve çevresindeki toprak erozyonu için temel; eğer temeli güçlendirin yer değiştirme meydana gelir. Uyarı plakaları, tırmanma önleyici cihazlar ve işaretleme işaretleri dahil olmak üzere bağlantı parçalarını kontrol edin. bütünlük.

Aşırı hava koşulları sonrası inceleme

Güçlü rüzgar, yoğun buz, fırtına veya su baskını sonrasında özel bakım yapın. Yapısal kontrole öncelik verin distorsiyon, temel stabilitesi ve galvanizli tabaka hasarı. Tam bakım kayıtlarını tutun ve gönderin İzlenebilirlik için denetim raporları.

Farklar ve Önem: 220kV Çift Devre Kafes Kule vs 500kV Kafes Çelik Kule

Temel Farklılıklar

Gerilim ve iletim kapasitesi

220 kV çift devreli kafes kule, esas olarak bölgesel ikincil güç için, bir kule üzerinde iki güç devresini taşır Orta güç aktarım kapasitesine sahip şebeke iletimi. 500 kV'luk kafes çelik kule, ekstra yüksek gerilime aittir Çok daha yüksek güç iletim kapasitesine sahip, uzun mesafeli toplu enerji dağıtımı için seviye.

Yapı ve mekanik gereksinim

220 kV çift devreli kule nispeten kompakt bir çerçeveye, daha küçük kesitli çelik elemanlara ve orta yüksekliğe sahiptir. Yük tasarımı orta dereceli rüzgar-buz yükünü hedefler. 500 kV kule, daha ağır hizmet tipi Q355 serisi çeliği kullanır, daha büyük eleman yüksek gerilim yalıtım açıklığını karşılamak için kesitler, daha büyük kule yüksekliği ve daha geniş iletken aralığı, Daha güçlü rüzgar, buz ve sismik yüklere karşı dayanıklıdır.

Malzeme ve sertifikasyon temel çizgisi

Her ikisi de sıcak daldırma galvanizleme korozyon önleyici işlemi benimser. Ancak 500 kV'luk kuleler daha sıkı EN 1090-1 ve EN 10025 standartlarına uygundur Mekanik performans ve galvanizleme kalınlığına ilişkin daha katı SGS/TÜV test gereksinimlerine sahip standartlar.

Uygulama senaryoları

220 kV çift devreli kuleler şehir-banliyö enerji kaynağına, yerel rüzgar-güneş santrali çıkış hatlarına ve İl içi şebeke bağlantıları. Ulusal ana şebekeler, bölgeler arası enerji için 500 kV kuleler uygulanmaktadır iletim ve büyük ölçekli yeni enerji temel çıkış kanalları.

Önem

220 kV çift devreli kuleler, iki devreyi barındırarak arazi kullanım verimliliğini artırır ve bölgesel elektriği kolaylaştırır dağıtım basıncı. 500 kV kafes kuleler, büyük hacimli uzun mesafe elektrik taşımacılığını gerçekleştirir, Enerji kaynağı tahsisinin dengelenmesi. Uygun kule tipinin eşleştirilmesi, yalıtım riskini veya yapısal aşırı yükü önler, genel şebeke stabilitesinin sağlanması.

500kV Kafes Çelik Kule için SSS

S1: 500kV kafes çelik kule için hangi ana çelik malzemeyi kullanıyorsunuz?

C: EN 10025 standardına uygun Q355B yüksek mukavemetli yapısal çeliği benimsiyoruz. Tüm bileşenler sıcak daldırma işleminden geçer Kıyı, buzlu ve şiddetli rüzgar ortamları için uygun, korozyon önleyici galvanizleme işlemi.

S2: Müşteri çizimlerine göre özel tasarımı destekliyor musunuz?

C: Evet. Teknik ekibimiz müşteri tarafından sağlanan teknik çizimleri inceleyebilir ve işleyebilir. Özel yüksekliği destekliyoruz, Farklı proje gereksinimleri için kule tipi (teğet, gerilim, açı, geçiş kulesi), rüzgar-buz yükü parametreleri. Sevkiyattan önce tam ön montaj mevcuttur.

S3: Hangi sertifikaları ve test raporlarını sağlayabilirsiniz?

C: ISO 9001 kalite yönetim sertifikasına ve EN 1090-1 CE sertifikasına sahibiz. SGS / TÜV üçüncü taraf test raporları Mekanik yük testi, galvaniz kalınlığı ve malzemenin kimyasal bileşimini kapsayan test talep üzerine temin edilebilir.

S4: Üretim kapasiteniz ve tipik teslim süreniz nedir?

C: Çelik kule ürünlerinde yıllık üretim kapasitesi 50.000 tonun üzerine çıkmaktadır. Normalde teslim süresi 30-45 çalışmadır gün, sipariş miktarına ve çizim onayına bağlı olarak.

S5: 500kV kuleniz farklı arazi ve hava koşullarına uyum sağlayabilir mi?

C: Evet. Kulelerimiz ovalar, dağlar, nehir geçişleri ve kıyı bölgeleri için tasarlanmıştır. Tasarımı özelleştiriyoruz Yerel şebeke standartlarını karşılamak için yoğun buzlanma, kuvvetli rüzgar ve sismik koşullara karşı.

S6: Satış sonrası ve teknik destek ne olacak?

C: Çizim danışmanlığı, üretim ilerleme takibi, yükleme rehberliği ve standart rutin bakım sunuyoruz yönergeler. Ekibimiz yerinde kurulumla ilgili soruların çözülmesine yardımcı olur.

S7: Ticaret süreniz nedir? Avrupa limanlarına teslimat yapabilir misiniz?

C: FOB, CIF ve CFR kabul edilebilir. Hamburg ve diğer Avrupa limanlarına ihracat konusunda zengin deneyime sahibiz. Konteynerin uygun şekilde paketlenmesinden ve nakliye belgelerinin eksiksiz olmasından sorumludur.

S8: Üretim sırasında ürün kalitesini nasıl garanti ediyorsunuz?

A: Çok adımlı sıkı denetim: hammadde giriş denetimi, proses içi boyut ve kaynak izleme, bitmiş parça muayenesi ve ön montaj kontrolü. Arızalı parçalar teslimattan önce değiştirilecektir.
