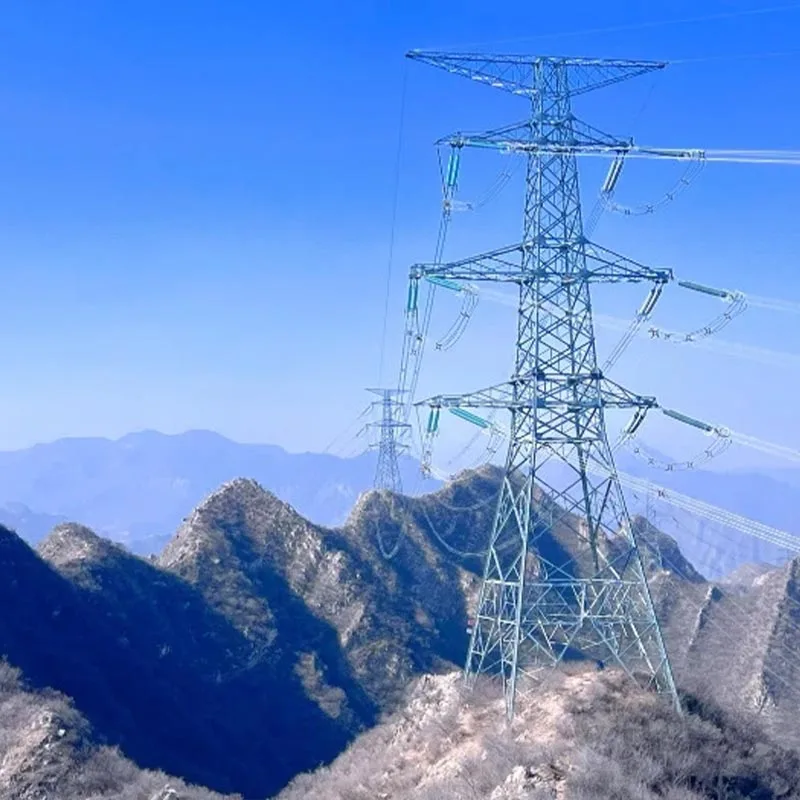

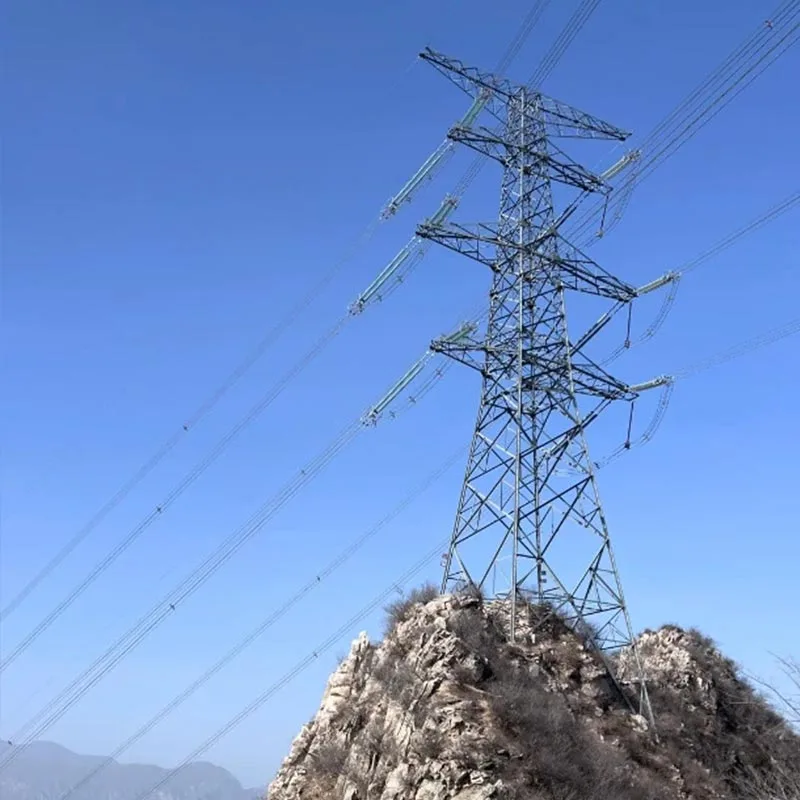

Galvanizli Çelik Boru Kafes Kule

Qingdao Anbang New Energy güvenilir bir üreticidir; Galvanizli Çelik Boru Kafes Kulelerimiz yüksek kaliteli, yüksek mukavemetli çelik borulardan yapılmıştır. hafif, yüksek mukavemetli destek yapıları oluşturan hassas kaynak ve sıcak daldırma galvanizleme işlemleri.

Birleştirme Galvanizleme korozyon direncine sahip kafes tasarımı, güç, yeni enerji ve iletişimde yaygın olarak kullanılmaktadır. alanlar.

Doğrudan yerel bir Çin fabrikasından tedarik edilen ürünler olduğundan, galvanizli çelik kafes kuleler yapısal özelliklere sahiptir. stabilite, rüzgar ve depreme dayanıklılık, korozyona dayanıklılık ve alan verimliliği.

Özel olarak tasarlanabilirler farklı senaryolara göre, 110kV-1000kV yüksek gerilim iletimi ve çeşitli gereksinimlerin karşılanması dış mekan destek uygulamaları, ulusal endüstri standartlarına tamamen uygun ve hem kalite hem de maliyet etkinliği.

Neden Anbang Galvanizli Çelik Boru Kafes Kulelerini Seçmelisiniz?

Baştan sona Kontrol Edilebilir Kalite

Kendi büyük standart üretim üssümüz Çin'in Qingdao kentinde, Galvanizli Çelik Boru Kafes Kulelerin tüm sürecini bağımsız olarak araştırıyor, üretiyor ve denetliyor.

Hammadde tedarikinden çelik boru kesmeye, kaynak montajından sıcak daldırma galvanizlemeye kadar Tedavinin tamamı ISO9001 kalite sistemi altında yürütülmekte ve dış kaynak kullanımı reddedilmektedir.

Her galvanizli çelik boru kafes kule, hassas boyutları ve standart performansı sağlamak için çok sayıda sıkı kalite denetiminden geçer.

Sağlam Bir Güvenlik Temeli Oluşturmak

ana Malzemeler Q345B/Q355B düşük alaşımlı yüksek mukavemetli çelik borulardır. Kaynak, gaz korumalı tozaltı ark kaynağı kullanır tam ve sağlam kaynaklarla kaynak ve diğer mükemmel teknikler.

Sıcak daldırma galvanizleme işlemi kesinlikle aşağıdaki gibidir: GB/T 13912 standartları, çinko katman kalınlığı ≥85μm ile galvanizli çelik boru kafes kulesine süper güçlülük kazandırır korozyon direnci.

Dış mekan korozyon direnci 30 yılı aşıyor ve çeşitli zorlu ortamlara uygun.

Çoklu Senaryo İhtiyaçlarına Uygun

Galvanizli çelik boru kafesi Kule, mekansal kafes kafes yapısını benimser. Geleneksel kulelerle karşılaştırıldığında daha hafiftir, daha az rüzgara sahiptir 30-45m/s rüzgar hızına dayanabilen, 8 derece sismik şiddet direncine sahip, sıradan kulelerin kapladığı alanın yalnızca 1/3'ü kadardır.

Hafifliği yüksek stabiliteyle birleştirerek esnek bir şekilde uyum sağlar dağlık, kıyı, kentsel ve diğer araziler.

Özelleştirilmiş Hizmetler

Fabrikanın profesyonel tasarımının desteğiyle ekibinin katılımıyla galvanizli çelik boru kafes kuleler voltaj seviyesine, yüksekliğe, araziye ve yüke göre özelleştirilebilir Düz, köşe, terminal ve uzun açıklıklı gibi çeşitli tipleri kapsayan, ihtiyaçlarla tam olarak eşleşen Her projenin kişiselleştirilmiş ihtiyaçları.

Yüksek Maliyet Verimliliği ve Tam Zincir Hizmet

Fabrika doğrudan Tedarik modeli, ara bağlantıları ortadan kaldırarak galvanizli çelik boru kafesinin tedarik maliyetini büyük ölçüde azaltır kuleler.

Aynı zamanda tasarım, üretim, nakliye, kurulumdan tek elden hizmet sağlıyoruz. satış sonrası, proje döngülerinin kısaltılması, müşteri operasyon ve bakım maliyetlerinin azaltılması ve takip edilmesi profesyonel ekipler, tüm satın alma ve inşaat sürecini çözüyor.

Hizmetlerimiz

Ön Tasarım Hizmetleri

Profesyonel tasarım ekibimiz proje gereksinimlerini iyice anlıyor ve Galvanizli çelik boru için özelleştirilmiş tasarım çözümleri sağlamak üzere arazi, hava durumu ve voltaj parametrelerini birleştirir kafes kuleler, mekanik hesaplama raporları ve temel tasarım planları.

arasında kesin uyumluluk sağlıyoruz. ürün ve proje, yapısal tasarımı ilgili standartlara göre optimize eder ve güvenliği garanti eder ve maliyet etkinliği.

Üretim Hizmetleri

Tam görsel kontrol ile standartlaştırılmış fabrika üretimi, kesinlikle Hammadde kalitesini ve üretim süreçlerini kontrol etmek.

Her süreç, sağlamak için profesyonelce denetlenir. boyutlar doğru, kaynak bağlantıları kaliteli ve galvanizleme katman standartlara uygundur.

Tam kalite kontrol raporları ve uygunluk sertifikaları düzenlenir.

Lojistik ve Taşımacılık Hizmetleri

Ülke çapında noktadan noktaya teslimat. Boyutuna göre galvanizli çelik boru kafes kule bileşenlerinin ve ağırlığı, bölümlü paketleme ve profesyonel taşıma Araçların hasar görmesini önlemek için tam koruyucu önlemler alınarak, ürünlerin sağlam bir şekilde teslim edilmesi sağlanmaktadır. özellikle dağlık, uzak veya taşınması zor alanlar için uygun inşaat alanları.

Kurulum Rehberlik Hizmetleri

Deneyimli teknik mühendisler yerinde rehberlik için gönderilir Kaldırma, montaj ve sabitleme inşaatı.

Detaylı kurulum İnşaat süreçlerini standartlaştırmak, çeşitli kurulum sorunlarını çözmek ve İnşaat güvenliği ve verimliliği.

Kurulum aynı zamanda ikili kaldırma gibi özel kaldırma gereksinimlerini de karşılayabilir. vinçler.

Satış Sonrası Bakım Hizmetleri

5 yıl garanti ve ömür boyu bakım hizmeti veriyoruz.

Düzenli olarak takip edin galvanizli çelik boru kafes kulelerinin operasyonel durumu, güvenlik tehlikelerini derhal tespit edin, hızlı bir şekilde yanıt verin onarım ihtiyaçlarını karşılamak ve ürünü uzatmak için galvanizleme restorasyonu ve cıvata sıkma gibi bakım hizmetleri sağlamak ömrü ve uzun vadeli istikrarlı proje çalışmasını sağlar.

Seçim Önerileri

(1) Gerilim Seviyesine Göre Seçim Önerileri

110kV İletim/Dağıtım Şebekesi Senaryosu: Hafif hizmet tipi düz tip galvanizli çelik boru Üçgen/dörtgen kullanılarak yükseklikleri tercihen 21 m ila 42 m arasında değişen kafes kuleler önerilir. kafes yapıları. Ana malzeme Q345B'dir ve çinko kaplama kalınlığı ≥85μm'dir. Şehir içi kullanıma uygun dağıtım ağları, endüstriyel parklar ve yeni enerji toplama hatları, bu kuleler aşağıdaki avantajları sunar: hafif tasarım, az yer kaplayan ve kullanışlı yapı, satın alma ve tedarik işlemlerini etkin bir şekilde kontrol etme inşaat maliyetleri.

220kV Bölgesel Omurga Ağı Senaryosu: Standart düz/germe tipi galvanizli çelik boru Yükseklikleri 30 m ila 63 m arasında değişen kafes kuleler tavsiye edilir. Kafes düğüm tasarımı optimize edilmiştir Yapısal sertliği iyileştirin. Ana malzeme Q355B'dir, kentsel halka ağları, nehir/kavşaklar için uygundur projeler ve dağlık iletim hatları, yük taşıma kapasitesi ve ekonomiyi dengeliyor. Hat köşesi için İhtiyaç halinde köşe tipi galvanizli çelik boru kafesli kuleler kullanılabilir.

500kV ve Üzeri Ultra/Ekstra Yüksek Gerilim Senaryosu: Büyük yük gerilimli tip, yükseklikleri 54 m ila 54 m arasında değişen çift devreli/çok devreli galvanizli çelik boru kafes kuleler tavsiye edilir. 100 m. Ana malzeme Q420 yüksek mukavemetli çelik borulardır, çinko kaplama kalınlığı ≥90μm'ye çıkarılmıştır ve yapısal stres tasarımı optimize edildi. İller arası/bölgeler arası iletim, geniş kapsamlı projeler ve Galvanizli çelik boru kafesli kulelerin yüksek kapasiteye dayanabilmesini sağlayan yeni enerji üssü dağıtım kanalları, yüksek gerilimli yükler ve istikrarlı ve güvenilir bir şekilde çalışır.

(2) Senaryo Fonksiyonuna Göre Önerilen Seçim

Konvansiyonel Düz İsale Hatları: Açısı 5°'den küçük olan düz çizgiler için Standart düz galvanizli çelik boru kafesli kulelerin kullanılması tavsiye edilir. Bu kuleler basit bir yapıya sahiptir. hafif ve düşük maliyetlidir, seri üretilebilir, proje döngülerini önemli ölçüde kısaltır ve düz projelere uygundur ovalar ve hafif tepeler gibi alanlar.

Hat Yönü/Bölüm Senaryoları: 5°-90° arası açılar için açılı galvanizli çelik boru kafesi kuleler tavsiye edilir. Hat bölümleri ve kesik hat koruma bölümleri için gerilim tipi galvanizli çelik boru kafes kuleler kullanılmalıdır. Her iki tip de yanal gerilimi arttırmak için güçlendirilmiş kafes yapılarını benimser ve deformasyon direnci, hat güvenliği yedekliliği sağlar. Bir istasyona/trafo merkezine hat girişinde, terminal tipi galvanizli çelik boru kafes kuleler tavsiye edilir. Yapı tasarımı tek taraflı yük için optimize edilmiştir Stabiliteyi geliştirecek özellikler.

Geniş Açıklıklı Özel Senaryolar: Nehirler, otoyollar, demiryolları, vadiler ve diğer yerler üzerinden geçişler için senaryolarda, yüksek açıklıklı galvanizli çelik boru kafesli kuleler tavsiye edilir. Ultra yüksek mukavemetten yapılmıştır rüzgar yükünü ve rüzgardan kaynaklanan titreşimi azaltmak için optimize edilmiş konik ve kafes yoğunluğuna sahip çelik, açıklığı artırıyor yeteneği. Çinko tabakası da karmaşık dış ortamlara uyum sağlamak için kalınlaştırılmıştır.

Yeni Enerjiyi Destekleyen Senaryolar: Rüzgar ve fotovoltaik baz toplama hatları için hafif Dağlık veya arazilerde kolay taşıma ve montaj için bölümlü galvanizli çelik boru kafes kuleler tavsiye edilir. çöl alanları. Rüzgar türbini destek kuleleri için özelleştirilmiş öngerilmeli çelik-beton galvanizli çelik boru kafesi Kulelerin, yük taşıma kapasitesini ve rüzgardan kaynaklanan titreşim direncini arttırması ve aşağıdaki gereksinimleri karşılaması tavsiye edilir: Büyük megavatlık rüzgar türbinlerinin gereksinimleri.

İletişim/Güvenlik Senaryoları: Haberleşme baz istasyonları, sınır gözetleme, orman yangını için önleme ve diğer senaryolarda, küçük, çok işlevli, galvanizli çelik boru kafesli kuleler önerilir. 15m-30m yükseklik, ayrılmış ekipman kurulum arayüzleri ve entegre yıldırımdan korunma ve izleme işlevler. Kompakt yapı kentsel, uzak ve diğer çeşitli senaryolar için uygundur.

(3) Arazi ve Ortama Göre Önerilen Seçim

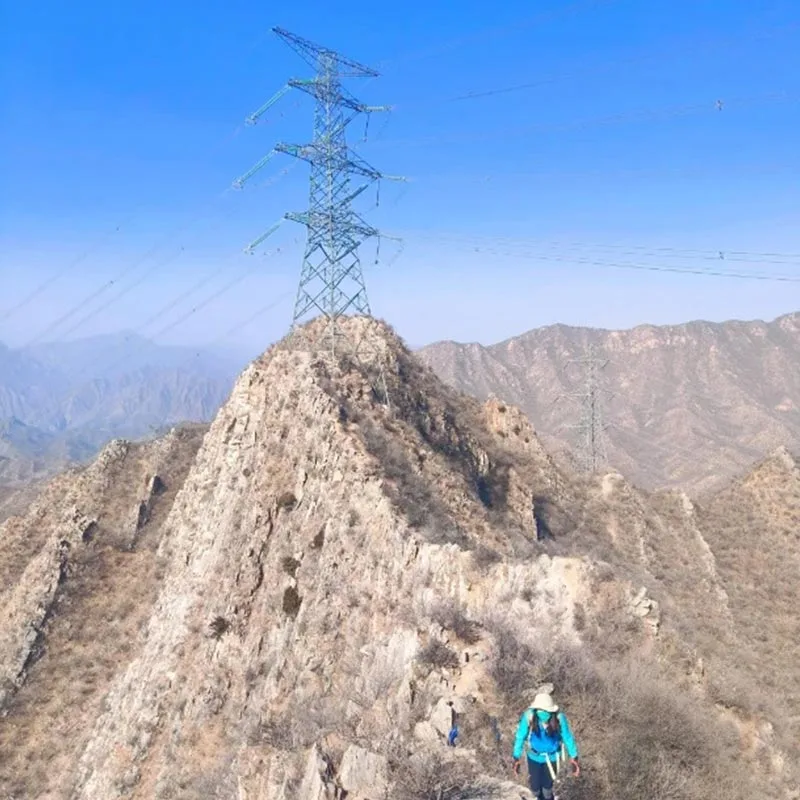

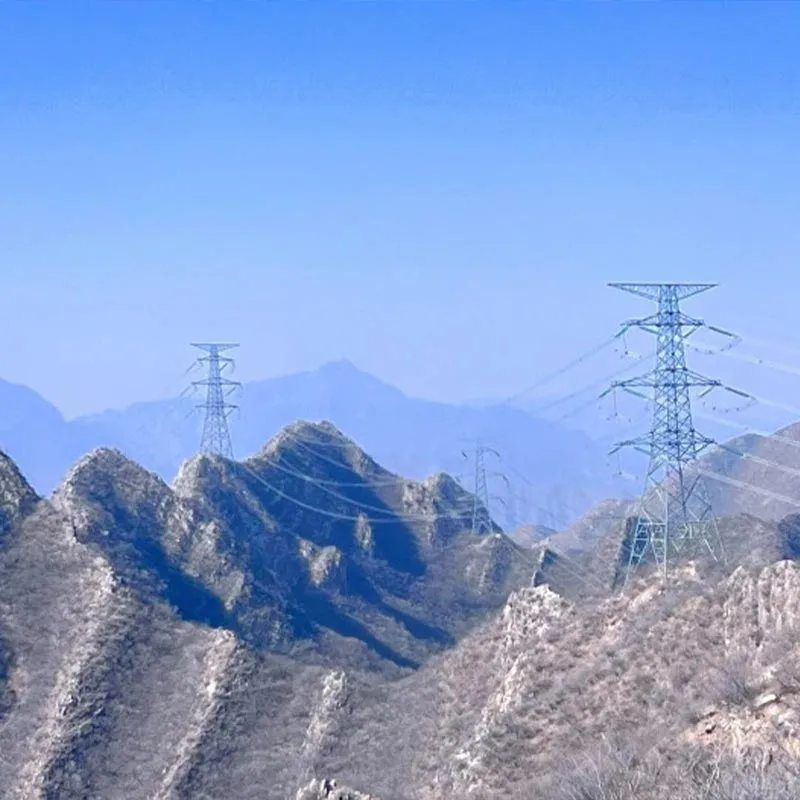

Dağ/Engebeli Arazi: Taşıma ve montajı zor olan dik araziler için, parçalı galvanizli çelik boru kafes kuleler tavsiye edilir. Bileşen boyutu ve ağırlığı optimize edilmiştir ve flanş hızlıdır Bağlantılar kolay taşıma ve yerinde montaj için kullanılır. Temel tasarımı dik koşullara uyum sağlayacak şekilde güçlendirilmiştir arazi ve hafriyat işlerini azaltın.

Kıyı/Tuzlu Alanlar: Yüksek korozyonlu, yüksek nemli ortamlar için galvanizli çelik boru kafesi Korozyon önleyici kaplamalara karşı çift korumalı, kalınlaştırılmış çinko katmanlara (≥100μm) sahip kuleler önerilir. Kafes yapısı rüzgar direncini azaltmak, tuzlu su korozyonunu ve tayfun direncini artırmak için optimize edilmiştir (tasarım rüzgar hızı ≥40 m/s) ve ürün ömrünü uzatır.

Şiddetli Buz/Kuvvetli Rüzgar Bölgeleri: Buz kalınlığı >10mm olan yoğun buzlanma bölgelerinde, güçlendirilmiş galvaniz Ana malzemelerin kesitini ve yoğunluğunu artıran çelik boru kafes kuleler tavsiye edilir. buzlanma altında aşırı yük direncini arttırmak için çapraz destekler. Tasarım rüzgar hızlarının >35 m/s olduğu alanlarda, örneğin Güçlü rüzgar ve tayfun bölgeleri, kafes yapıları ve koniklik, rüzgar yükünü azaltmak ve rüzgarı artırmak için optimize edilmiştir istikrar.

Kent/Park Senaryoları: Arazisi kısıtlı ve peyzaj ihtiyacı yüksek alanlar için dar tabanlı galvanizli çelik boru kafes kuleler tavsiye edilir. Kesitler optimize edilmiştir, temel ayak izi ≤2,5㎡, görünüm basittir ve galvaniz tabakası tek tip ve estetik açıdan hoştur. Şehir içi kullanıma uygun Yoğun arazi kullanımı ve peyzajı karşılayan yüksek gerilim halka ağları ve endüstriyel park iletim hatları gereksinimleri.
