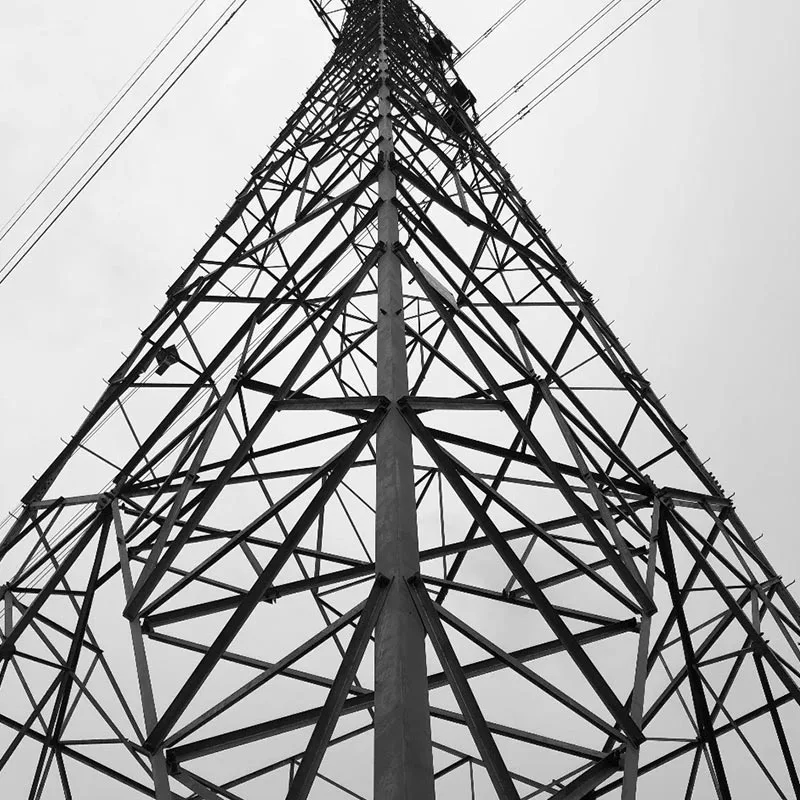

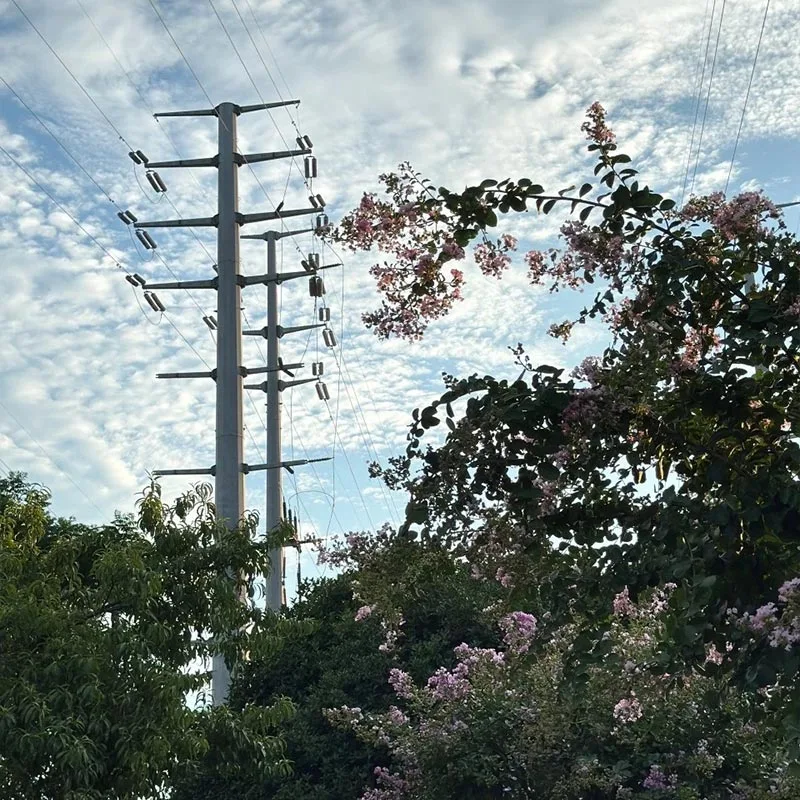

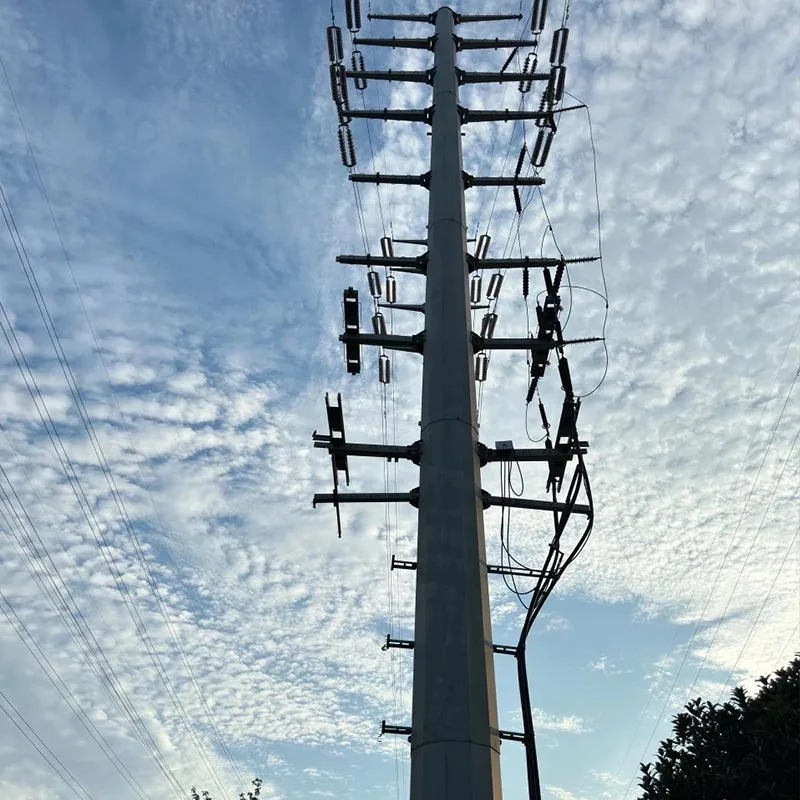

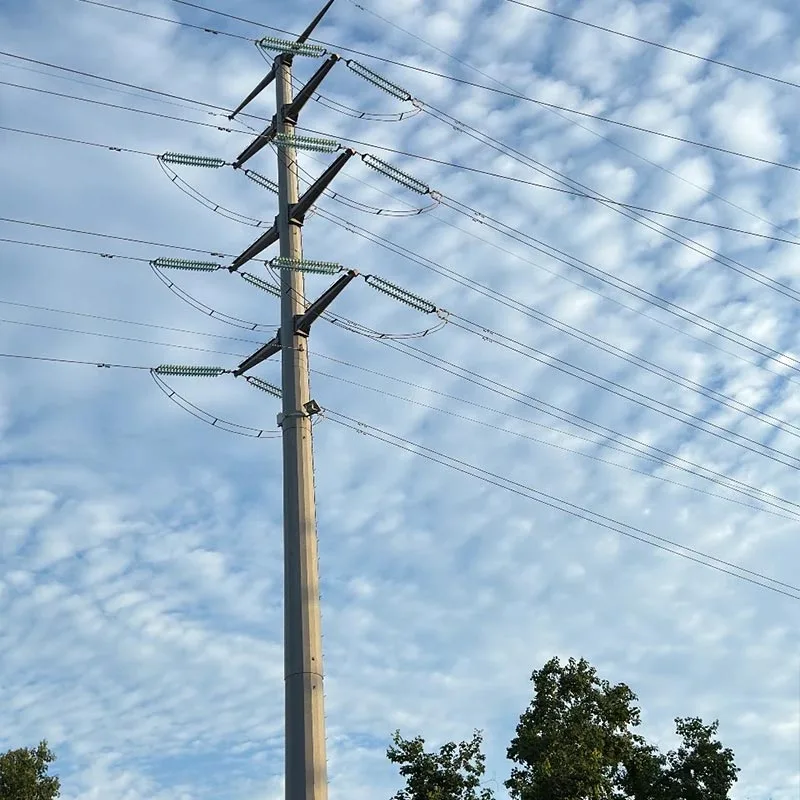

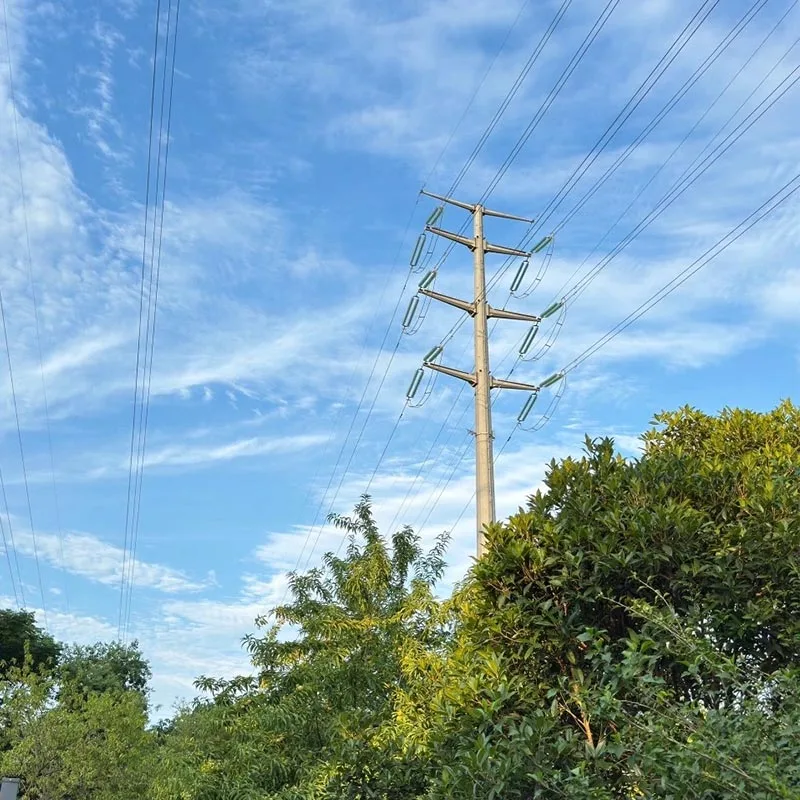

Galvanizli Çelik Boru İletim Kulesi

Qingdao Anbang New Energy'nin Galvanizli Çelik Boru İletim Kuleleri, temel olarak Q355B/Q420 yüksek mukavemetli çelik boruları kullanıyor Genel bir sıcak daldırma galvanizleme işlemiyle işlenmiş ve konik/çok taraflı boru şeklinde tasarlanmış malzeme yapılar.

Mükemmel korozyon direnci, yapısal stabilite, verimli kurulum gibi avantajlar sunarlar. ve kompakt arazi kullanımı. Ürünler kentsel elektrik şebekelerinde, dağ iletiminde, kıyı ve endüstriyel alanlarda yaygın olarak kullanılmaktadır. zorlu ortamlarda uzun vadeli istikrarlı hizmet verebilen ve kirlilik alanları için temel destekleyici ekipmanlardır. modern iletim projeleri.

Ürün Avantajları

Yüksek Dayanıklılık

Galvanizli çelik boru iletim kuleleri genel olarak sıcak daldırmayı benimser ≥85μm çinko katman kalınlığına sahip galvanizleme, hem fiziksel izolasyon hem de elektrokimyasal koruma oluşturur.

Dış mekan Hizmet ömrü 30 yılı aşmaktadır; kıyı bölgeleri, yüksek tuzlu sis ve endüstriyel ortamlar gibi zorlu ortamlar için uygundur. kirlilik.

Kararlı yapı

Boru şeklindeki bölümler eşit gerilim dağılımına ve yüksek bükülmeye sahiptir sertlik. Rüzgar direnç katsayısı açılı çelik kulelere göre %20-%40 daha düşüktür.

11. seviyeye kadar dayanabilir rüzgarlara, 8 büyüklüğündeki depremlere ve ağır buz yüklerine karşı dayanıklı, aşırı koşullar altında mükemmel stabiliteye sahip.

Verimli inşaat

Flanş cıvatalı fabrikada prefabrik parçalı yapı bağlantılar, büyük ölçekli kaldırma ekipmanına gerek kalmadan sahada hızlı montaja olanak tanır.

İnşaat süresi kısalır %50, proje maliyetlerini önemli ölçüde azaltır.

Geniş uyarlanabilirlik

Galvanizli çelik boru iletim kuleleri kompakt bir yapıya sahip olup tasarruf sağlar Geleneksel açılı çelik kulelere kıyasla arazinin yaklaşık %50'si.

Dar kentsel araziler, dağlar, kıyılar için uygundur 5 ile 150 metre arası yüksekliklerde özelleştirilebilen alanlar ve diğer karmaşık araziler.

Güvenilir kalite

Yüksek mukavemetli çelikten üretilen üretim, aşağıdaki gibi ulusal standartlara uygundur: GB 50545 ve DL/T 5154 olarak, kaynak muayenesi ve çinko katman testi de dahil olmak üzere tam proses kalite kontrolüne sahiptir. Tamamen nitelikli, istikrarlı performans.

Model Nasıl Seçilir?

Gerilim Seviyesine Göre Seçin

10kV–35kV: Tek devreli galvanizli çelik iletim kuleleri kullanın, yükseklik 15–30 m, duvar kalınlığı 6–10 mm, uygun kentsel ve park alçak gerilim hatları için.

110kV–220kV: Çift devreli / çok devreli galvanize çelik iletim kuleleri kullanın, yüksekliği 30–60 m, et kalınlığı 10–16 mm, orta ve yüksek gerilim iletim ihtiyaçlarını karşılar.

500kV ve üzeri: Özel ultra yüksek gerilim galvanizli çelik iletim kuleleri kullanın, yüksekliği 60–150m, duvar kalınlığı 16–20 mm, uzun mesafeli, ultra uzun mesafeli iletim için uygundur.

Çevre koşullarına göre seçim

Kıyı / Yüksek Korozyon Alanları: Çinko kaplamalı, yüksek korozyona dayanıklı galvanizli çelik iletim kulelerini seçin Tuz püskürtme direncini arttırmak için ≥100μm kaplama.

Kuvvetli Rüzgar / Sismik Bölgeler: Güçlendirilmiş yapıları seçin, rüzgarı iyileştirmek için kesiti ve duvar kalınlığını optimize edin ve depreme dayanıklılık.

Dağlık / Karmaşık Arazi: Yerleştirme için hafif, dar tabanlı galvanizli çelik iletim kulelerini seçin taşıma ve kurulum koşulları.

Fonksiyonel amaçlara göre seçim

Düz Kuleler: Hattın dikey ve yatay rüzgar yüklerini taşıyan düz kesimlerinde kullanılır.

Germe / Açı Kuleleri: Dengesiz gerilim taşıyan hat yönü değişiklikleri ve gerilim dönüşümü için kullanılır.

Terminal / Geçiş Kuleleri: Hattın başlangıcı/bitişi için ve daha yüksek gerektiren nehirleri veya yolları geçmek için kullanılır yük taşıma kapasitesi.

Hizmetlerimiz

Özelleştirilmiş Tasarım: Profesyonel ekibimiz galvanizli çelik boru iletim kuleleri için kişiye özel tasarımlar sunmaktadır. voltaj seviyelerine, araziye ve hava koşullarına göre çeşitli projelerin ihtiyaçlarını karşılar.

Tam Süreçli Akıllı Üretim: CNC kesim, otomatik kaynak ile donatılmış modern fabrikamızla, ve sıcak daldırma galvanizleme üretim hatlarında, hammaddeden bitmiş ürüne kadar tam proses kalite kontrolü sağlıyoruz Aylık 5.000 tonun üzerinde üretim kapasitesine sahip ürünler.

Tek Noktadan Teslimat: Üretim, nakliye, yerinde kurulum rehberliği dahil entegre hizmetler sunuyoruz, ve teknik eğitim, projenin etkili bir şekilde uygulanmasını sağlar.

Satış Sonrası Garanti: 15 yıl garanti, 24 saat teknik yanıt ve düzenli denetim ve Yaşam döngüsü boyunca ürün sorunlarına çözüm bulmak için bakım.

Kullanım Önlemleri

Kurulumdan önce galvanizli çelik iletim kulesinin isim plakasının çizime uygun olup olmadığını kontrol edin. parametreleri kontrol edin ve kule gövdesinde, flanşlarda ve cıvatalarda deformasyon veya hasar bulunmadığını kontrol edin ve tüm aksesuarlar tamamlandı.

Galvanizli kaplamanın çizilmesini önlemek için kaldırmak için naylon halatlar kullanın; kurulum sırasında dikey sapma Güvenilir bir bağlantı sağlamak için ≤1/1000 olmalı ve flanş cıvataları torka göre sıkılmalıdır.

Kule temeli, gömülü ankraj cıvataları ve topraklama ile C30 beton bağımsız temel kullanmalıdır. direnç ≤10Ω olmalıdır. Topraklama sisteminin etkinliğini düzenli olarak test edin.

Galvanizli çelik iletim kulesinin yüzeyinde kaynak yapmak veya kesmek kesinlikle yasaktır. Eğer değişiklik yapılırsa gerekiyorsa korozyona karşı koruma için sıcak daldırma galvanizleme ile yeniden uygulanmalıdır.

Çinko kaplamanın bütünlüğünü, cıvata sıkılığını ve yapısal deformasyonu düzenli olarak kontrol edin; içinde Kıyı/korozyonun yüksek olduğu bölgelerde her altı ayda bir kontrol edin ve hasarlı çinko kaplamayı derhal onarın.

Profesyonel olmayan personelin galvanizli çelik iletim kulesine tırmanması kesinlikle yasaktır. Uyarı Kule etrafına güvenli mesafe korunacak şekilde “Yüksek Gerilim Tehlikesi, Uzak Durun” gibi tabelalar yerleştirilmelidir.
