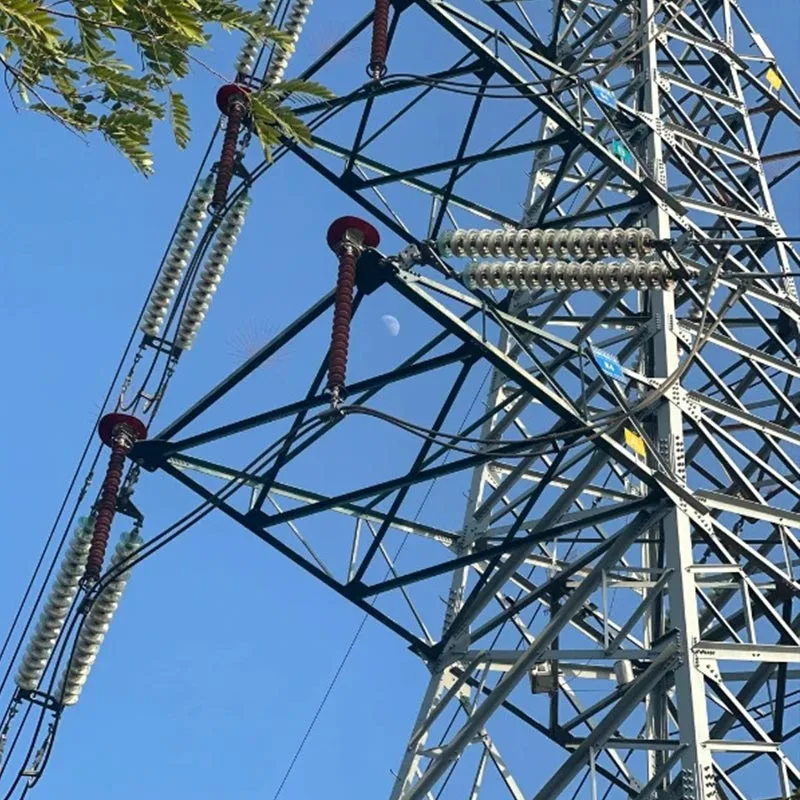

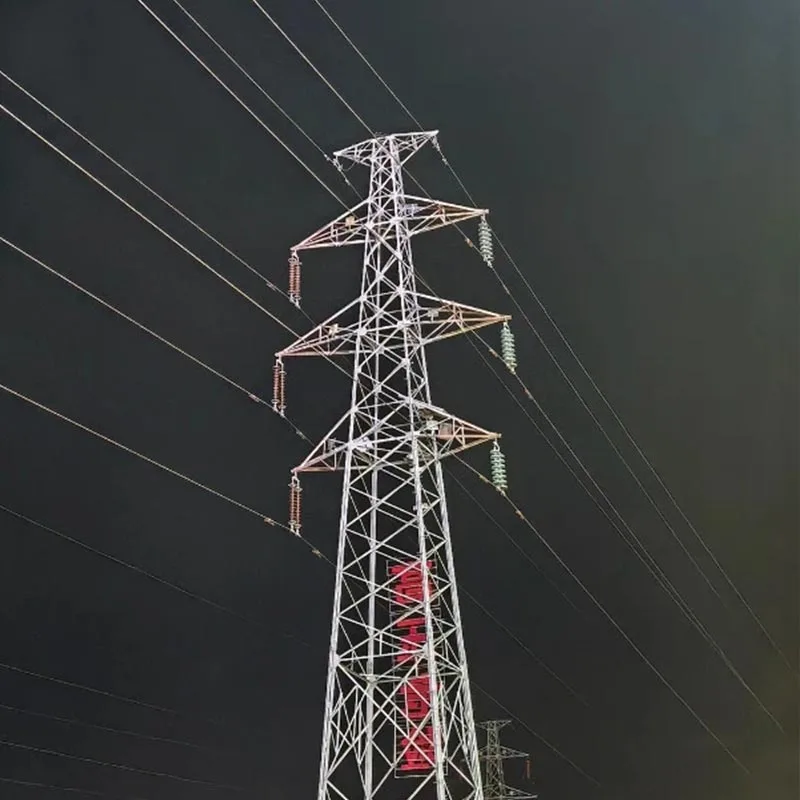

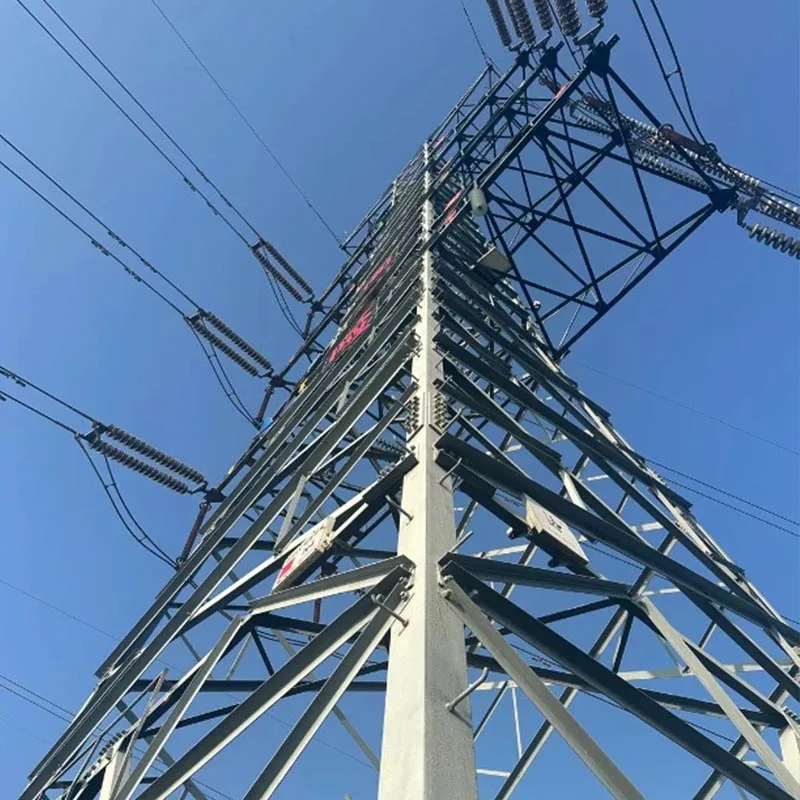

Yüksek Gerilim Galvanizli Çelik Boru Kulesi

Qingdao Anbang New Energy'nin Yüksek Gerilim Galvanizli Çelik Boru Kuleleri, özel olarak temel destekleyici çelik yapılardır. 110kV-1000kV yüksek gerilim ve ultra yüksek gerilim iletim projeleri için geliştirilmiştir.

Ürünler ile yapılır yüksek kaliteli Q345B/Q355B yüksek mukavemetli çelik, hassas şekilde kaynaklanmış ve tam otomatik sıcak daldırma galvanizleme işlemine tabi tutulmuştur Uzun süreli korozyon direnci için süreç.

Yüksek yapısal sağlamlık, kuvvetli rüzgar gibi avantajlara sahiptirler. ve depreme dayanıklılık, yerden tasarruf ve uzun servis ömrü.

Doğrudan yerel bir firma tarafından tedarik edilen referans ürün olarak Çin fabrikası, bu yüksek voltajlı galvanizli çelik boru kuleleri, uzun mesafeli, büyük kapasiteli gücü tam olarak karşılıyor Karmaşık arazilerde ve sert iklimlerde iletim gereksinimleri.

Neden Anbang yüksek gerilim galvanizli çelik boru kulelerini seçmelisiniz?

Fabrika gücü, kontrol edilebilir kalite: Qingdao Anbang standart bir üretim üssüne sahiptir. yüksek gerilim galvanizli çelik boru kulelerinin çelik levha kesiminden tam proses bağımsız üretimi, haddeleme ve kaynaktan sıcak daldırma galvanizlemeye, montaj ve muayeneye kadar ISO9001 kalite sisteminin uygulanması her kule doğruluk standartlarını ve istikrarlı performansı karşılar.

Yüksek mukavemetli malzemeler, güvenli ve güvenilir: Ana malzemeler Q345B ve yüksek dereceli yüksek mukavemetli çelik. Yüksek gerilim galvanizli çelik boru kuleleri mükemmel bükülme, burulma, ve 8 dereceye kadar sismik yoğunluk için tasarlanmış buzlanma direnci ve aşırı koşullarda 35-40 m/s rüzgar direnci Uzun süreli çalışma sırasında sıfır gizli risk sağlayan koşullar.

Sıcak daldırma işlemi, uzun süreli korozyon direnci: Ulusal standart sıcak daldırma galvanizlemenin kullanılması çinko katman kalınlığı ≥ 85 μm olan yüksek gerilim galvanizli çelik boru kuleleri, dış mekana sahiptir. 30 yıldan fazla korozyona dayanıklı kullanım ömrü.

Sıradan kaplamalarla karşılaştırıldığında, tüm yaşam döngüsü bakım maliyeti %60’tan fazla azaltıldı.

Son derece özelleştirilebilir, güçlü uyarlanabilirlik: Yapılar voltaj seviyelerine göre özelleştirilebilir (110kV-1000kV), kule yükseklikleri (30-120m) ve arazi ortamları, aşağıdakiler dahil olmak üzere çok çeşitli kuleler sağlar: düz kuleler, açılı kuleler, terminal kuleleri ve gergi kuleleri.

Tam zincirli hizmet, sorunsuz teslimat: Tasarım, üretim ve taşımacılığın entegre edilmesi, yüksek gerilim galvanizli çelik boru kulelerin kurulumu ve satış sonrası servisi, profesyonel ekip takip ediyor tüm süreç boyunca proje döngülerinin %30 oranında kısaltılması ve müşterilerin tek elden satın alma ihtiyaçlarının karşılanması.

Seçim Kılavuzu

Genel Seçim İlkeleri

Yüksek Gerilim Galvanizli Çelik Boru Direkleri seçerken dört temel faktöre öncelik verilmelidir: gerilim seviye, çizgi açısı, arazi ve meteorolojik koşullar, arazi koşulları ve inşaat ortamı ile birlikte Kule tipini kapsamlı bir şekilde belirleyin.

Qingdao Anbang fabrikası bire bir mekanik doğrulama sağlayabilir ve Yüksek gerilim galvanizli çelik boru kulelerinin güvenliğini, ekonomisini ve uygunluğunu sağlamak için özelleştirilmiş seçim.

Gerilim Seviyesine Göre Seçim

110kV İsale Hatları
Önerilen: Hafif düz yüksek gerilim galvanizli çelik boru kuleleri, küçük açılı çelik boru kuleleri
Ortak yükseklik: 21m–42m
Uygulanabilir: Kentsel dağıtım ağları, endüstriyel parklar, yenilenebilir enerji toplama hatları

220kV İsale Hatları
Önerilen: Standart düz/gerilmeye dayanıklı yüksek gerilim galvanizli çelik boru kuleleri, dar tabanlı çelik boru kuleler
Ortak yükseklik: 30m–63m
Uygulanabilir: Bölgesel omurga ağları, kentsel halka ağları, nehir geçişleri ve yol geçiş projeleri

500kV ve Üzeri Ultra/Ekstra Yüksek Gerilim
Önerilen: Büyük yüke dayanıklı, gerilime dayanıklı yüksek gerilim galvanizli çelik boru kuleleri, çift devreli/çok devreli çelik boru kuleleri
Ortak yükseklik: 54m–100m
Uygulanabilir: İller arası ve bölgeler arası iletim, geniş açıklıklı hatlar, büyük yenilenebilir enerji ihracat koridorları

Hat Fonksiyonuna Göre Seçim

Düz kuleler: Açısı olmayan veya açısı <5° olan düz çizgiler için kullanılır, hafiftir, düşük maliyetlidir, yapımı hızlıdır

Açılı kuleler: 5°–90° açılı hatlar için kullanılır, daha güçlü yapısal sağlamlıkla yanal gerilime dayanabilir

Gergi kuleleri: Hat kesitlerinde, tel kopma korumasında, yüksek gerilimli bölgelerde kullanılır, tam iletken gerilimine dayanabilir hat güvenliği yedekliliğinin sağlanması

Terminal kuleleri: Hat istasyon girişlerinde, trafo merkezlerinin başlangıç/bitiş noktalarında, tek taraflı yüksek gerilimli, güçlendirilmiş yapı tasarımı

Geniş açıklıklı kuleler: Ultra yüksek mukavemetli çelikten yapılmış, nehirleri, otoyolları, demiryollarını, vadileri geçmek için kullanılır. kalın galvanizleme, mükemmel rüzgar titreşimi direnci

Arazi ve Çevreye Göre Seçim

Dik eğimli dağlık/engebeli arazi, taşıması zor → kesitsel yüksek gerilim galvanizli çelik boru kullanın kuleler, hafif tek parçalar, kaldırılması kolay, küçük temel alanı

Yüksek korozyona ve neme sahip kıyı / tuz püskürtme alanları → kalın çinko katmanlı yüksek gerilim galvanizli çelik kullanın boru kuleleri, çinko tabakası ≥100μm, korozyon önleyici ömrü büyük ölçüde uzatır

Buz kalınlığı >10 mm olan ağır buzlanma / buzla kaplı alanlar → güçlendirilmiş yüksek gerilim galvanizli çelik boru kullanın kuleler, ana malzeme kesitini artırır, buza karşı aşırı yük kapasitesini artırır

Tasarım rüzgar hızı >35m/s olan şiddetli rüzgar/tayfun alanları → yüksek rüzgara dayanıklı yüksek voltajlı galvanizli çelik kullanın boru kuleleri, rüzgar yükünü azaltmak için konikliği ve yapıyı optimize eder

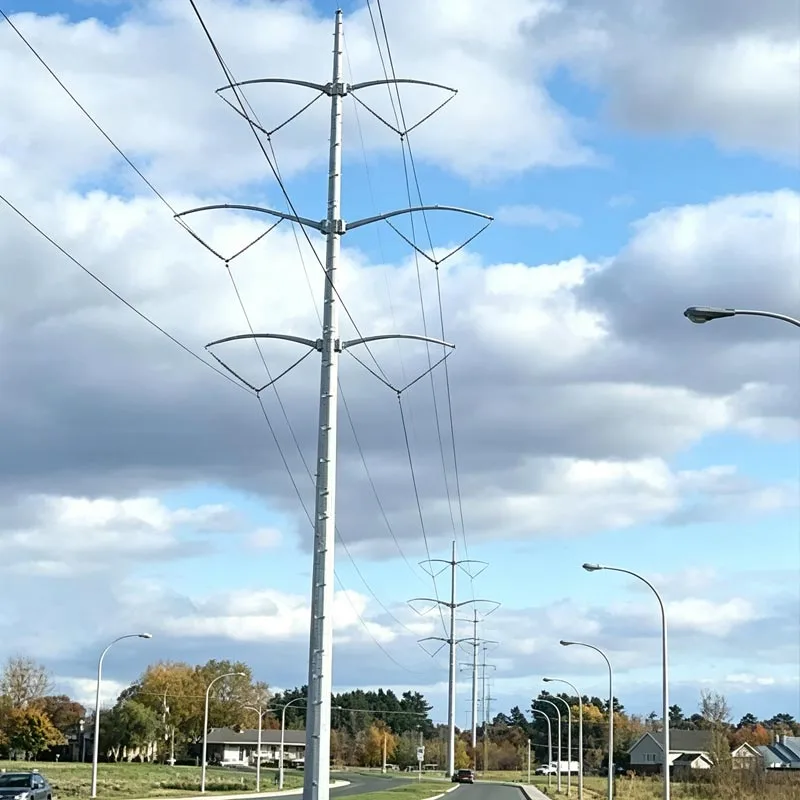

Sınırlı alana ve yüksek estetik gereksinimlere sahip kentsel / park alanları → dar tabanlı yüksek gerilim galvanizli kullanın çelik boru kuleleri, az yer kaplayan, basit ve estetik açıdan hoş tasarım

Devre Sayısına Göre Seçim

Tek devre: Geleneksel yüksek gerilim galvanizli çelik boru kuleleri, basit yapı, optimum ekonomi

Çift devre: Çift devreli yüksek gerilim galvanizli çelik boru kuleleri, koridor alanından tasarruf sağlar, kentsel kullanıma uygundur alanlar ve arazi kıtlığı olan bölgeler

Aynı kulede çok devreli / çoklu devreler: Ultra yüksek voltajın yoğun olduğu koridorlar için çoklu devre kullanın ağır hizmet tipi yüksek gerilim galvanizli çelik boru kuleleri.

SSS

Yüksek Gerilim Galvanizli Çelik Borulu Direklerin köşebentli çelik kulelere göre avantajları nelerdir?

Yüksek basınçlı galvanize çelik boru kuleleri daha büyük kesitsel bükülme sertliğine ve daha küçük rüzgar direncine sahiptir rüzgar ve depreme karşı daha dayanıklı olmalarını sağlayan katsayı; ihtiyaç duyulan arazinin yalnızca 1/3 ila 1/2'sini işgal ediyorlar açılı çelik kuleler, arazi maliyetlerinden tasarruf sağlar; düzgün bir görünüme, daha uzun korozyon direnci ömrüne ve daha düşük bakım gereksinimleri.

Sıcak daldırma galvanizlemenin kalitesi nasıl sağlanır? Servis ömrü nedir?

Anbang yüksek basınçlı galvanizli çelik boru kuleleri, ulusal standart GB / T 13912 sıcak daldırma galvanizleme işlemini kullanır, çinko katman kalınlığı ≥85 μm olup her ünite üçüncü bir tarafça test edilir.

Normal dış koşullar altında, korozyon direnci ömrü ≥30 yıldır ve genel tasarım ömrü ≥50 yıldır.

Yüksek basınçlı galvanizli çelik boru kulelerin üretim döngüsü ve montaj zorlukları nelerdir?

Geleneksel yüksek basınçlı galvanizli çelik boru kulesi, 15-30 günlük tek parti üretim döngüsüne sahiptir; o büyük veya karmaşık ekipman gerektirmeyen, bölümlü flanş bağlantıları ve yerinde cıvata montajı kullanır. normal inşaat ekipleri kurulumu rehberlik altında tamamlayabilir ve kurulum verimliliği bundan %50 daha yüksektir açılı çelik kuleler.

Yüksek basınçlı galvanizli çelik boru kuleleri özel araziler için özelleştirilebilir mi?

Evet. Yüksek rakım, yoğun buzlanma, kıyılardaki tuz serpintisi ve depreme yatkın alanlar gibi koşullara bağlı olarak, Yüksek basınçlı galvanizli çelik boru kulelerin malzemesi, duvar kalınlığı, temel tipi ve yapısal mukavemeti, ayarlanabilir ve özel bir tasarım çözümü sağlanabilir.

Yüksek basınçlı galvanizli çelik boru kulelerin alımına hangi hizmetler dahildir?

Tasarım, üretim, nakliye, yerinde kurulum rehberliği, 5 yıllık garanti ve ömür boyu garantiyi içerir satış sonrası servis. Muayene raporları, sertifikalar dahil olmak üzere tam teknik belgeler sağlanmaktadır. uygunluk ve mekanik hesaplama kitapları.
